技术参数 Specifications

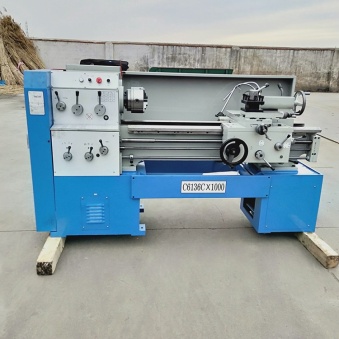

C6136

加工能力

Capacity

床身上 工件直径

Max.Swing over bed

360mm

拖板 回转直径

 Max.rotating diameter

200mm

马鞍处 回转直径

 Max.swing over gap

590mm

中心距 Center distance

750、1000、1500、2000mm

主轴孔径 Spindle hole

52mm(82mm)

主轴

Spindle

主轴端部尺寸 Spindle nose

ISO-C6（C8）

主轴锥孔 Spindle tap

MT6

主轴转速范围（级数）

Spindle speeds(Number)

36-1600rpm (12 Steps)

进给

Feed

公制螺纹范围（种数）

Metric threads rang（Kinds）

0.5-14mm (18 Kinds)

英制螺纹范围（种数）

Inch threads range(Kinds)

2-40/inch (28 Kinds)

模数螺纹范围（种数）

Moudle threads range(Kinds)

0.25-3.5mπ (17 Kinds)

小刀架行程

 Compound rest travel

150mm

横滑板行程

Cross slide travel

180mm

车刀杆截面尺寸

Cross-section size of toolshank

22x22mm2

尾座

Tailstock

尾座套筒直径

Dia.of tailstock sleeve

75mm

尾座套筒锥度

Taper of tailstock sleeve

MT5

尾座套筒行程

Travel of tailstock sleeve

160mm

主电机 Main motor power

5.5/7.5kW

机床尺寸

Machine size

(LxWxH mm)

Overall dimensions for 750mm

2100x1150x1550mm

Overall dimensions for 1000mm

2350x1150x1550mm

Overall dimensions for 1500mm

2850x1150x1550mm

Overall dimensions for 2000mm

3350x1150x1550mm

重量

Weight(kg)

Weight for 750mm

1500kg

Weight for 1000mm

1600kg

Weight for 1500mm

1800kg

Weight for 2000mm

2000kg
