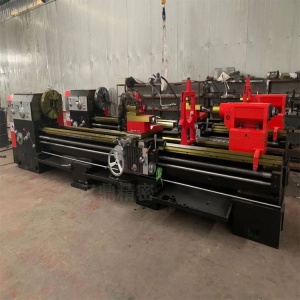

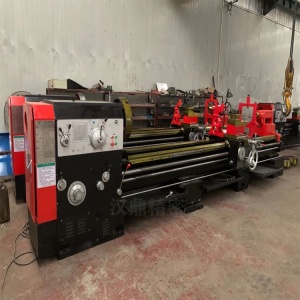

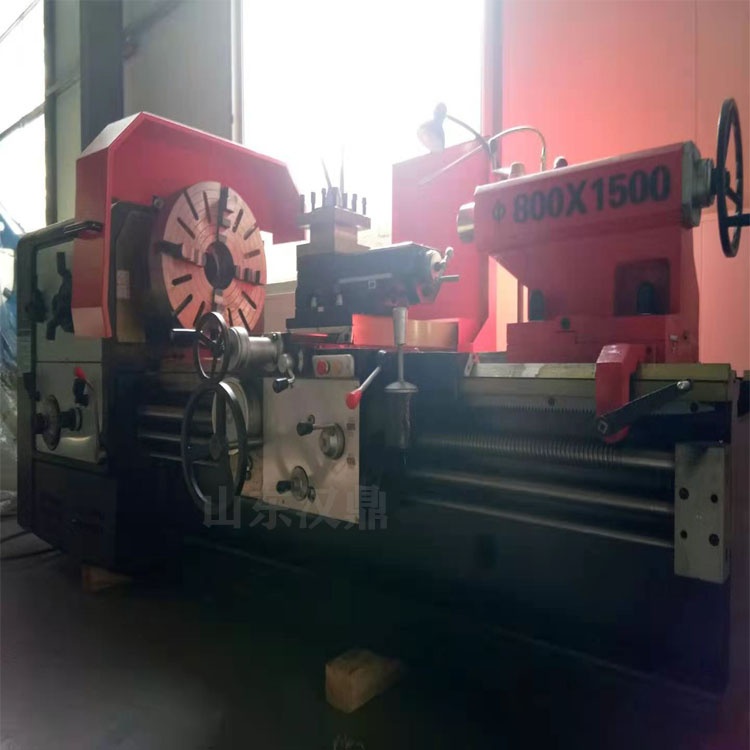

CW61(2)80B系列普通卧式车床为 通用车床，适用于高速钢和硬质合金具对不同材质的轴类零件，圆筒型和盘状零件，进行车削外圆、端面、切槽、切断、镗孔、车镗内锥体，车削锣纹等工序，主轴采用三支承结构，整体床身，使床身有较高的刚度，机床设有单独油泵，强制润滑，溜板、刀架、床鞍、能快速移动，本机床具有刚性强、效率高、 、操作方便和造型美观等特点。
该系列车床床身导轨宽度600具有较高的刚度，导轨面经中频淬火，经久耐磨。
机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力切削。
机床出厂前严格按照检验程序对机床进行检验，并做强力切削试验，保证机床具有良好的的精度稳定性和加工的可靠性。
|
CW系列普通型 |
|
CW6163B/C |
CW6180B |
|
床身上 回转直径 |
mm |
630 |
800 |
|
刀架上 回转直径 |
mm |
350 |
520 |
|
工件长度 |
|
1500,3000.4000.5000.6000.8000. |
1500,3000.4000.5000.6000.8000 |
|
马鞍槽内回转直径/有效宽度 |
mm |
800/300 |
970/300 |
|
主轴通孔直径和轴头型式 |
mm |
φ104；φ130；D11 |
φ104； φ130； D11 |
|
主轴通孔前端锥体和尖锥度 |
mm |
φ120 φ140 莫氏5号 |
φ120 φ140 莫氏5号 |
|
主轴转速级数和范围 |
r/min |
18种6-800 |
18种6-800 |
|
纵进给量级数和范围 |
mm/r |
64种0.06-24.3 |
64种0.06-24.3 |
|
范围1：1 |
mm/r |
0.1-1.52 |
0.1-1.52 |
|
范围16：1 |
mm/r |
1.6-24.3 |
1.6-24.3 |
|
用交换齿轮微量进给范围 |
mm/r |
0.05-0.76 |
0.05-0.76 |
|
横向进给量与纵进给量的比率 |
|
1/2 |
1/2 |
|
床鞍快移速度 |
mm/min |
4000 |
4000 |
|
机床丝杠螺距 |
mm |
12(公制）1/2"（英制） |
12(公制）1/2"（英制） |
|
公制螺纹种数、范围 |
mm |
50种1-240（另有14种非标螺纹） |
50种1-240（另有14种非标螺纹） |
|
英制螺纹种数、范围 |
|
26种14-1 t.p.i |
26种14-1 t.p.i |
|
模数螺纹种数、范围 |
mm |
53种0.5-120 |
53种0.5-120 |
|
径节螺纹种数、范围 |
|
24种28-1 DP |
24种28-1 DP |
|
下刀架 横向行程 |
mm |
315 |
450 |
|
上刀架 行程 |
mm |
200 |
200 |
|
尾座套筒行程 |
mm |
250 |
250 |
|
尾座套筒锥度 |
|
莫氏5号 |
莫氏5号 |
|
主电机功率 |
kW |
11 |
11 |
|
快速电机功率 |
kW |
1.1 |
1.1 |
|
冷却泵电机功率 |
w |
90 |
90 |
|
机床净重 |
kg |
3500.4500.5600.6600.7600.8600.9500 |
3500.4500.5600.6600.7600.8600.9500 |
|
机床外型尺寸 |
|
长x宽x高 |
长x宽x高 |
|
1500 |
mm |
3725x1393x1537 |
3725x1473x1622 |
|
3000 |
mm |
5225x1393x1537 |
5225x1473x1622 |
|
4000 |
mm |
6225x1393x1537 |
6225x1473x1622 |
|
5000 |
mm |
7225x1393x1537 |
7225x1473x1622 |
|
6000 |
mm |
8225x1393x1537 |
8225x1473x1622 |
|
床身宽度 |
mm |
550 |
550 |
|
承重 |
kg |
2000 |
2000 |
