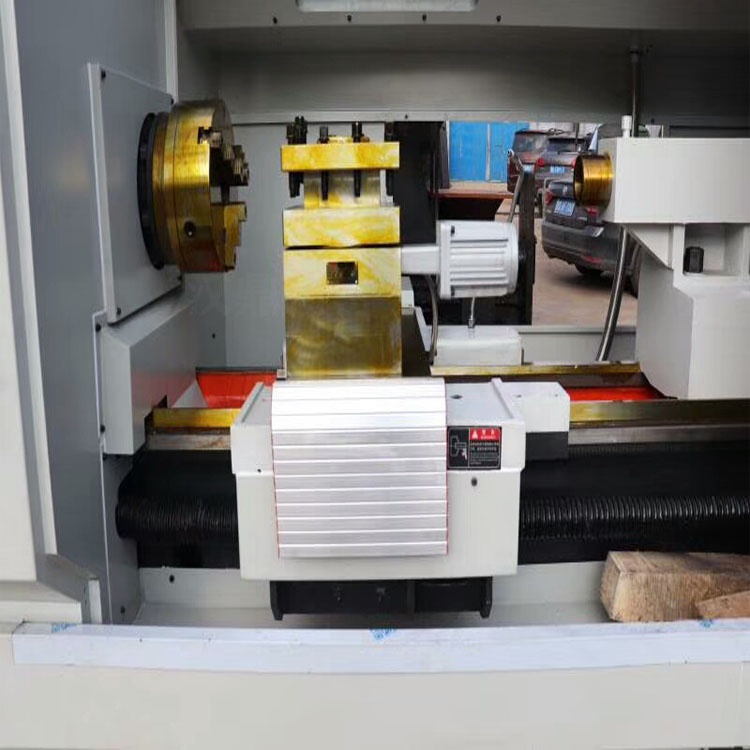

机床的主要结构特点
1、卧式平床身结构，本机床整体底座，主要构件均采用云南騀山高强度灰口铸铁树脂砂型铸造，充分的时效处理，导轨经高频淬火处理，整机刚性好，加工精度高，确保机床长期使用的稳定性，性能大大优于同类产品。
2、主轴三档变频调速，主轴系统采用齿轮箱式结构，特别是本机床主轴三点支撑，具有转速高、精度高、刚性强、热变形小、运转平稳、噪声低的显著特点，单边进刀近10MM,加工效率明显高于同类产品。
3、机床纵横向运动轴采用直联式伺服电机驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统，各轴响应快、精度高、寿命长。丝杠轴承选用接触角为60°的丝杠专用推力角接触轴承，能承受较高的轴向载荷，确保了进给传动装置的刚性与精度。
4、油路润滑选用手压油泵实现集中润滑，经济实用。也可根据用户要求配置自动间歇式电动润滑泵。
5、机床采用全防护设计结构，操作简单，符合人体工程学的设计要求，维护成本低，美观宜人，防水可靠，排屑方便。
类别
型号
单位
参 数
加工能力
床身 回转直径
mm
Φ800
拖板 回转直径
mm
Ф450
切削直径
mm
Φ800
加工长度
mm
1000-5000
有效加工长度
mm
850/1350/2850/3800/4800
行程
X/Z轴 行程
mm
450/1000-5000
X/Z 轴 小位移单位
mm
0.001
主轴
主轴通孔直径
mm
Ф105
主轴级数
4挡无极变速
主轴极限转速
rpm
30-84/53-150/125-350/300-835
主电机功率（变频）
kW
11KW
变频器
kW
11
X/Z轴
N.m
10/15
X/Z轴快移速度
m/min
4/6
进给刀架
刀架型式
4工位电动刀架
刀杆尺寸
mm
32
刀架重复定位精度
mm
≤0.004
尾座套筒直径
mm
Φ75
尾座套筒行程
mm
200
尾座锥孔
莫氏6#
机床净重
kg
4000/4500/5000/5500/6000/6500
机床外型尺寸（长×宽×高）
mm
2800/3700/4200/5200/6200/7200*1820*1780
其他
电力需求（功率/电流)
kW/A
20kW/30A
