ZB/ZF系列Series应用指南涡旋压缩机的工作原理1、涡旋压缩机的压力是由于作行星运动的涡旋盘之间的相互作用产生的，当涡旋盘之一作行星运动时气体从外开口进入。2、 气体进入涡旋盘后，开口封闭3、 随着涡旋盘继续作行星运动，气体液压入越来越小的空间4、 当气体到达中央时，达到排气压力5、 实际上，在运作中，所有6个气体通道均处于不同的压缩阶段，从而保证吸气和排气过程基本连续而不间断。涡旋的简单观念发明于1905年。涡旋盘是一个渐开线型螺旋线，和相配的涡旋盘啮合，形成一系列逐渐扩大的存在于两个部件间的空间，当压缩时，一个涡旋盘保持静止（固定涡旋盘）而另一个涡旋盘（旋转涡旋盘）被允许作围绕头一个盘的行星运动（但不旋转），当发生该运动时，两个盘之间的空间慢慢地被推移至二个涡旋盘的中央，而同时容积也被减小。当空间到达涡旋盘的中央，处于高压状态的气体通过位于中央的通道排出。在压缩过程中，几个气室被同时压缩，形成非常平滑的过程。吸气过程（涡旋盘的外侧部分）和排气过程（内侧部分）是连续的。                       ZB涡旋压缩机配置压缩机型号 内置释压阀 排气温度保护 排气单向阀 电机保护器ZB15-ZB48;ZF09-ZF18 IPR TOD 有 中点保护器ZB58-ZB114 无 ASTP 有 中点保护器内置释压阀（IPR阀）内置释压阀位于压缩机高压侧和低压侧之间，当高压侧和低压侧之间的压力差超过26~32bar时开启。当内置释压阀打开时，热的排气气体接触电机保护器温度感应的部位，电机中点保护器跳开。此时电机三相绕组开路，压缩机必须被充分冷却后，电机中点保护器才会复位。

ZB58KQ~ZB114KQ没有设置内置释压阀，为保证安全运行，在任何应用中都应该给系统中配置一个设定压力不超过30bar（表压）的高压压力开关。

内部温度保护器OD或ASTP是设置在涡旋排气口的感温快动阀片。当排气温度过高时他回打开高温排气返回接触电机保护器，从而保护压缩机。

运行时间关于涡旋压缩机在1小时内究竟能启动和停机多少次并没有肯定的答复，因为它很大程度上取决于系统配置。因为涡旋压缩机是在卸载条件下启动的，即使在不平衡压力下也是在卸载条件下启动的，所以没有停行时间的规定。关键的考虑是在启动后需要让油返回压缩机的运行时间。测定方法是使用一台带玻璃视镜（艾默生公司提供）的样机，同时将系统允许的长的连接管连接起来。运行时间就当压缩机启动时失油致油返回压缩机油池至恢复视镜中正常油位所需要的时间。如果将压缩机在比该时间短的时间间隔进行循环停开，例如为了保护非常准确的温度控制，会造成逐渐失去润滑油以至损坏压缩机。

附件排气温度保护装置如果系统设计不能保证压缩机运行表列的工况内，即超出允许的工况运行；或者是不当的系统布置，都可能产生很高的排气温度，从而导致润滑油结碳，使压缩机运行不正常甚至发生故障，此时应该在控制回路安装排气温度保护装置。

艾默生提供的排气温度保护器见下表，它会在排气温度超过126摄氏度时，断开控制回路。 排气温度控制器组件型号 引线端子 报警接口 适合管径

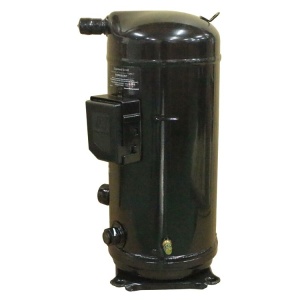

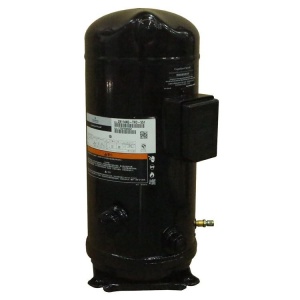

ZB114KQ-TFD-558，15匹谷轮压缩机，使用R22制冷剂，矿物类冷冻油。冷凝温度30℃，蒸发温度10℃~-12℃时，制冷量为59350w~26750w；冷凝温度40℃，蒸发温度10℃~-12℃时，制冷量为54500w~23200w；冷凝温度50℃，蒸发温度10℃~-5℃时，制冷量为48950w~27050w；
