本机采用加q型主轴结构，提高主轴的几何精度和径向刚度，使机床具有直接镗孔的能力(本条款仅适用于ZK5140B)

Z轴由数控系统控制，轴进给可执行快进、工进、快退、延时等程序。Z轴由步进电机（或交流伺服电机）驱动，扭矩大，定位精度好，加工效l高。

Z轴配步进电机（或交流伺服电机），KND-1000M数控系统。

Z轴自动回零功能。主轴过载保护功能、集中润滑和工作液循环冷却系统。

数控系统编程简单，操作方便，实用可靠。根据客户要求安装，调试，培训。

可根据用户需求，定做气动或液压装夹夹具。

产品配置：采用KND1000M数控系统，X/Y/Z轴均为伺服驱动电机。

齿轮采用沈阳，丝杠采用台湾滚珠丝杠、主轴轴承采用哈尔滨轴承

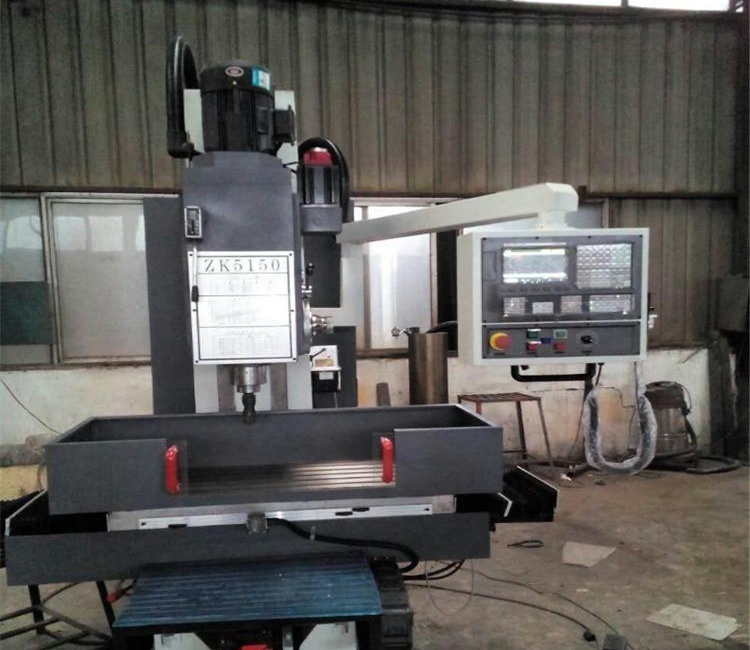

主要技术参数 单位 ZK5140C/50C

钻孔直径 mm 40

进给抗力 N 16000

主轴输出扭矩 NM 350

主轴孔锥度 Morse 4

主电机功率 KW 3

主轴变速范围 r/min 31.5-1400

进给范围 工进X轴 mm/min 0.6-3000

进给范围 工进Y轴 mm/min 0.3-2000

进给范围 工进Z轴 mm/min 6000（3000）

主轴箱行程 mm 450

工作台X轴行程 mm 700

工作台Y轴行程 mm 600

主轴Z轴行程 mm 250

主轴端面至工作台距离 mm 20-700

控制方式 三轴数控，X、Y轴联动

工作台尺寸 mm 850*550

重复定位精度（X、Y）mm 0.02（0.015)

外形尺寸 mm 2335x1500x2600
