产品参数

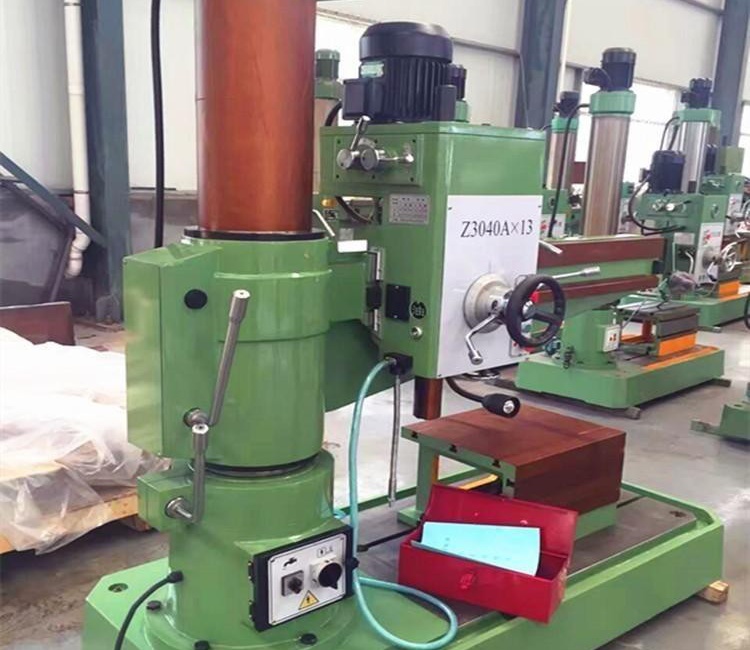

Z3040摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，
是一般机械加工车间常见的机床。摇臂钻床主要由底座、立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，
在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，
而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件
由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，
可以通过手轮操作，使其在水平导轨上沿摇臂移动。
|
主要技术参数 |
单 位 |
Z3040×10双 |
Z3040×10单 |
|
钻孔直径钢材/铸铁 |
mm |
35/40 |
35/40 |
|
主轴中心至立柱母线距离 |
mm |
310~900 |
300-880 |
|
主轴箱水平移动距离 |
mm |
600 |
580 |
|
主轴端面至底座工作面距离 |
mm |
1700~1080 |
230-1120 |
|
主轴行程 |
mm |
280 |
180 |
|
主轴锥孔锥度 |
|
MT.4 |
MT.4 |
|
主轴转速(12级) |
R/min |
34~1220 |
34~1220 |
|
进给量(6级) |
R/min |
0.06,0.20,0.30,0.10,0.16,0.25 |
0.06,0.20,0.30,0.10,0.16,0.25 |
|
主轴允许进给抗力 |
|
6300 |
5300 |
|
摇臂升降速度 |
M/min |
1.3 |
1.3 |
|
摇臂回转角度 |
° |
360±180° |
360±180° |
|
主电机功率 |
KW |
1.5/2.2 |
1.5/2.2 |
|
升降电机功率 |
KW |
1.1 |
1.1 |
|
机床净重 |
KG |
1150 |
800 |
|
外形尺寸长x宽x高 |
mm |
1500×705×2200 |
1450×690×2200 |
