机床用途：

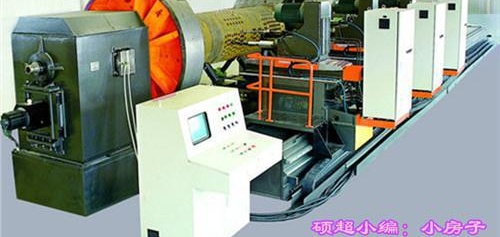

 GT1509/3型锅筒卧式三主轴数控钻床又称数控锅筒钻主要用于锅筒及类似零件的钻孔加工，在本机床上加工锅筒及类似零件，整个钻孔过程都是自动完成。CAD图纸可以直接输入，系统自动生成加工程序。工件液压夹紧后，有三个钻削动力头同时在工件上钻孔，可提高加工效率3～4倍。钻头自动冷却、切屑自动排除，操作极为方便。

 该数控锅筒钻是锅筒类零件钻孔加工的理想设备。

 机床结构特点：?

 1、该数控锅筒钻Ⅰ号床身主要用以承载工件。床身的一端安装固定的床头，床身上平面铺设两条矩形导轨，床尾以及下支座均可以在上面滑动，床头、床尾均装有液压三爪卡盘，可实现锅筒自动定心夹紧，夹持直径范围为Φ780-Φ1500mm；下支座上装有升降机，在上下活时存放工件用。床尾的纵向移动，可适应2-9m长的锅筒。床头带有数控分度机构，可在±180°范围内回转分度。

 2、本机床Ⅱ号床身主要用以承载钻削动力头的纵向移动。本机床具有三个各自独立的钻削动力头，分别依托于纵向溜板、液压滑台在Ⅱ号床身上纵向移动，移动停止即可液压锁紧。动力头可以通过液压滑台实现自控行程，实现快进、工进、快退的自动转换。通过调整无触点开关挡块的位置，还可以实现当钻头在钻孔结束退出一定距离后自动停止，不必完全退到极限位置，节省了工时，提高了效率。三个动力头各自独立，可实现自动钻孔，效率高，精度好。最大钻孔直径可达Φ10-Φ63mm，加工范围广。

 3、该数控锅筒钻配备的前后支撑，可在卡盘夹紧锅筒后，在锅筒的前后实现自适应液压顶紧，提高了锅筒的钻孔刚性。

 4、该数控锅筒钻配有激光十字对线装置，可根据需要安装在任一钻削动力头的主轴锥孔中，方便地在锅筒外圆面纵向和横向的焊缝位置找正，确定钻孔位置。

 5、工件CAD图纸可直接输入，系统自动生成加工程序，三个主轴平分所有孔的加工任务。采用数控控制方式，中文界面，方便操作。

 6、本机床具有四个数控轴：工件的回转和三个动力头的纵向移动。

 7、该数控锅筒钻配置的直线滚动导轨、齿轮齿条、精密减速机、液压泵、阀、PLC、伺服电机、驱动器等，多为世界知名品牌厂家产品，因而整机的可靠性非常高，故障少，开机率高。
