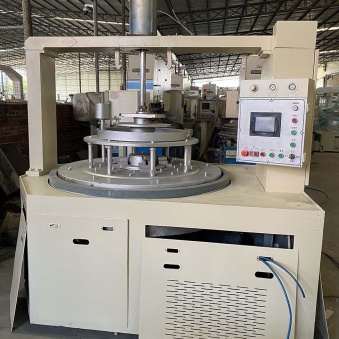

本机主要用于硅片、砷化钾片、陶瓷片、石英晶体、玻璃及其它硬脆材料的双面研磨。本机从设备的结构、精度、功能、可靠性、工艺性等方面进行优化设计，性能优良，完全能满足用户的使用要求。

一. 概述
1.1本机采用龙门式结构，外型美观大方，提高了整机刚度。
1.2整机的运行采用单电机拖动，通过减速机后由四组不同速比的齿轮给上研磨盘、下研磨盘、齿圈、中心轮提供不同的速度，使四种速度达到的配比，满足工艺的要求，其中中心轮相对与其它三个转速的速比可调（两级），使游轮自转可实现正转、反转，满足了不同研磨（修盘）工艺的需求。
1.3本机为下研磨盘升降方式、下研磨盘的高低位置可在总行程范围内随意停留自锁，以满足改变游轮啮合高低位置的需要；
1.4本机继承其它研磨机压力控制的成功经验：采用四段压力，即轻压、中压、重压、修研（轻压）的运行过程；
1.5本机采用PLC、四行文本显示器，变频调速，电机速度由外设电位器手动随时调节；速度由预设的四段速度因运行时间而自动改变，四段速度的运行时间与四段压力时间相对应。设备留有工件测厚装置接口；
1.6接液盆、护圈的设计采用半露式结构，保证了设备工作时不会漏砂，并且便于用户对设备进行清理；
1.7研磨速度的匹配，符合国际上通用的研磨机理，此速度匹配已被普遍认可。
 三.主要技术参数
1. 研磨盘尺寸（mm）：  φ1118× φ386 ×50
2. 游轮参数：         英制：齿数Z＝200  DP＝12 α＝20°
                      公制：齿数Z＝142  m＝3   α＝20°
3. 游轮数量：         5片
4. 修正轮数量：       4片
5. 最小研磨厚度：     0.50mm/φ125，0.40mm/φ100，
0.35mm/φ75
6. 研磨厚度：     30mm
7. 研磨直径及片数     φ75/17片  φ100/8片 φ125/5片
8. 研磨直径：     φ350 mm
9. 下研磨盘转速:       0～60rpm
10. 主电机：          11Kw    380V   1460rpm
11. 三相电泵          AB-100   250W  100L/min
四.精度指标
1． 下研盘端面跳动0.08.
2． 上、下研磨盘平面度0.030.（只检查下盘）。
3． 太阳轮径向跳动：0.12.
4． 齿圈径向跳动；0.20.
5． 上、下研磨盘回转中心不重合度≤0.5mm.
四个修正轮精度状况：
6． 厚度一致性：0.008
