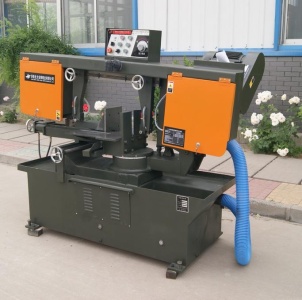

关于G-330 G-330的技术参数如下：
|
产品型号 |
G—330 |
|
|
锯切能力(mm) |
0° |
φ330 □450×260 |
|
－45° |
Φ320 □280×320 |
|
|
－60° |
φ200 □260×200 |
|
|
锯削速度（m/min） |
40/60/80 |
|
|
锯带规格（mm） |
4115×27×0.9 |
|
|
主电机功率（kw） |
2.2 |
|
|
液压电机功率（kw） |
0.42 |
|
|
冷却泵电机功率（kw） |
0.04 |
|
|
机床外形尺寸（mm） |
1800L×900W×1450H |
|
|
机床重量（kg） |
950 |
|
一、主要用途：
G-330型角度锯床是一种延续锯割的下料设备，主要用于锯割碳素结构钢、低合金钢、特殊合金和不锈耐酸钢等各种金属材料及铜、铝等有色金属材料型材角度的切割。
二、安装：
1、在锯床到位后，将地脚螺钉分别对准脚垫，并调整床台，使之水平。
2、将前后辅助托料架调整，使之与钳口水平。
3、接通三相电源，采用380V电源，并应有良好的接地保护。
三、开机前的准备：
1、栓查油箱油位是否正常。
2、栓查冷却液液位是否正常。
3、对照润滑油加油对照表，对应加油位置进行润滑。
4、找开锯轮盖板，检查锯条位置是否合适。
5、检查清屑钢刷，是否恰好把锯齿部分盖住。
6、调好导臂下的锯条夹紧螺栓，夹紧锯条。
7、根椐锯切材料的不同规格，选用不同齿形的锯条，这样会达到更加理想的锯切效果！（选择锯条见附表1）
四、操作：
1、打开控制柜左侧的电源总开关，旋转到位置1，此时电源指示灯亮。
2、启动油泵开关，油泵开始工作。
3、涨紧锯条。
4、启动面板的上升按钮，使锯弓升起。
5、放置材料，调整好材料位置。切割角度时，请按所需角度调整锯弓。（见八条主要技术参数里的锯切能力）。
6、启动面板上的夹紧按钮，夹紧工件（注：如果没有夹紧，则锯床不能启动）。
7、根据不同材料，调整面板上的调速旋钮，调节到适当的锯切速度，这样更有利于保护设备和锯条。（见附表2）
8、按下降按钮，启动走锯安钮，锯切开始工作。
9、调节各冷却阀门，使之各出水口水量适当。
10、锯切完毕；锯带会自动停止运转，锯弓上升。
11、按夹钳松开按钮，取出材料。
五、更换锯条：
1、升起锯弓。
2、松开导臂下的夹紧锯条的螺栓。
3、打开锯轮罩，放低钢刷。
4、在锯框左侧转动施转把手，放松锯条。
5、取下锯带。
6、将新锯带套上锯轮（注意锯齿方向该向右），并将锯带装入导轮和夹持片之间，旋转夹紧之间，旋转夹紧螺栓。
7、转动锯框左侧的旋转把手，使锯带涨紧。
8、调整好钢刷，盖上护罩。
六、注意事项：
1、锯带不涨紧，钳口不夹紧，不能启动锯床。
2、锯带折断或卡住时，机器应停止工作。
3、工作完毕后，要将机器清扫干净。
4、工作时，请注意安全，锯带动转时，身体和手不要靠近机器。
5、长期不用，请在所有加工面上擦涂防锈油。
七、润滑油：
请依以下位置适当周期加上黄油和润滑油。
|
序号 |
加油位置 |
种类 |
时间 |
|
1 |
液压油 |
夏天宜采用46#、冬季气温低宜采用32# |
每6个月更换一次 |
|
2 |
齿轮油 |
JL—4或JL—5 |
每6个月更换一次 |
|
3 |
冷却水 |
可溶性切削液(乳化油) |
随时加入 |
|
4 |
减速箱蜗杆2处 |
黄油或同类润滑油 |
每周加注一次 |
|
5 |
被动轮1处 |
||
|
6 |
一般未喷漆的滑动面 |
一般润滑油 |
每日 |
|
7 |
活动钳口丝杆 |
机油 |
每周加注一次 |
1．用户在安装和使用本设备之前，请务必先详细阅读本使用说明书的有关内容和安全注意事项。如有疑问或不明事项，请及时与我公司售后服务部联系。
2．本机应安放在室内、防水、无明显震源的环境内验收和使用。
3．用户收到设备后如发现设备附件与装箱单不符等情况，请及时与我公司联系。
