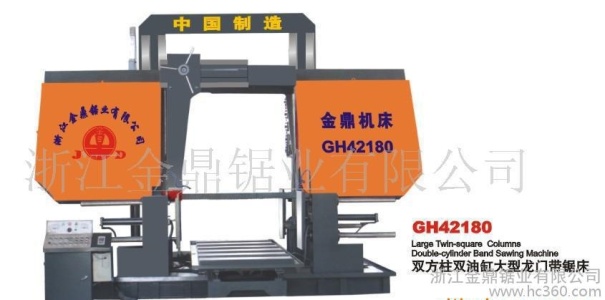

金鼎双柱双液缸大型龙门带锯床GH42180，电液控制，按钮点动进刀，锯切完毕自动复位，主电机变频调速控制带锯线速度（目前国内外先进厂家均采用），一级变速为减机、二级变速为五槽皮带传动轮，三级配变频器变频调速。工进为液压控制无级调速，进给采用液流调节，锯切中速度无级调速。工件液压夹紧有双相和单相两种形式供用户选择。并在龙门锯粱前后各按装一对液压夹紧虎钳。可以单独工作。它以金属带锯条作为切削工具，由于带锯切口窄，切断速度快，因此能耗小，材料浪费少，工作性能稳定、高效、节能、节材、操作维修方便。

一、机床配置:

1、GH42180锯床，(采用锯架上升下降移动，锯带沿锯轮运行水平进刀。工件固定在滑台上，由滑台前后运行定位锯切工件规格的切割方式)。

2、主传动部分：（蜗轮减速箱、宝塔轮皮带传动、变频器）组成。

3、工作台部分：支架、导轨、滑台、护板组成。

4、锯床导向装置采用硬制合金片，锯夹轴承导向，保证锯切精度。增强锯条钢性。

5、从动轮零件部（采用铸件，不易变形）。

6、机身部分（钢板焊接，经过振动时效）。

7、冷却系统（循环皂化油冷却）连体式，能过滤，设防护围板。

8、液压系统：（分体式，便于修理保养），泵、电机组、控制阀等全套液压元件采用台湾进口。

9、电气部分（西门子）。

10、油箱（采用组合式）

11、锯片张紧装置：（导向行程为0~60MM,胀紧液压缸工作、按钮手点动控制）

13、工作台前方工作平台移动装置行程可由锯切工件而定，常规为2200mm

14、设备颜色，主机为蓝色，安全部位黄色。

二、主要技术参数：

（1） 最高锯削有效高度：   1800mm

（2） 最大锯削宽度：       1850mm

(3) 长度方向：           不限

（4） 移动工作油缸有效行程：2000mm

（5） 主电机功率：         11 KW  6级

（6） 油泵电机功率：       5.5 KW 4级

（7） 冷却泵功率：         150 W

（8） 带锯规格(mm)：       80X 1.6 X 16500

（9） 带锯线速度(m/min)：  （变频调速）

（10） 机床进给速度：      无极调速

（11）工作台横向移动：     0～2000mm／min

（12）锯带胀紧螺栓力距：   125-160N.M

（13）机床台面高度：       550mm

（14）送料台尺寸（mm）：    L3800 X W1500 X H200

（15）台面承载重量：       35T

 (16)锯断片等厚允差：     ±0.01mm/100mm

 (17)噪声：               ≤65dB

 (18)机床重量：           20T
