机床型号

Item

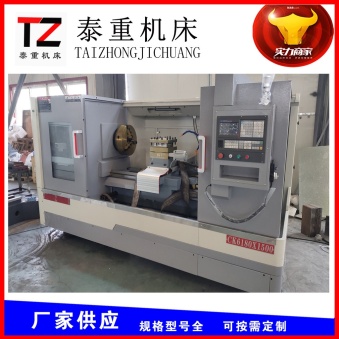

CK6180

床身最大回转直径mm

Swing over bed(mm)

800

托板上最大回转直径mm

Max rotative diameter on carriage(mm)

480

最大加工长度mm

Max processing length(mm)

1000/1500/3000

主轴传动形式

Form of main transmission

三档机械变速，变频无极调速/Three mechanical transmission,Frequency conversion in stepless way

主轴转速级数

Number of spindle speed

无极/Infinite variable

主轴转速r/min

Spindle speed range(r/min)

25-850

主轴头形式

Spindle nose

C11

主轴孔前端锥度

Taper of spindle hole

公制(metric system)120 1:20

主轴通孔直径mm

Through-hole diameter of spindle(mm)

100

主电机功率KW

Main motor power(kw)

11

X/Z轴定位精度mm

X/Z Positioning precision(mm)

0.025/0.03

X/Z轴重复定位精度mm

X/Z Repeatability precision(mm)

0.01/0.015

工件加工精度

Processing precision

IT6-IT7

工件表面粗糙度

Rough degree of processing surface

Ra1.6

X快移速度mm/min

X-axis rapid traverse rate(mm/min)

4000

Z快移速度mm/min

Z-axis rapid traverse rate (mm/min)

5000

尾座套筒直径mm

Dia.of tailstock sleeve(mm)

100

尾座套筒内孔锥度

Taper of tailstock sleve

MT6#

尾座套筒移动量mm

Tailstock sleeve stroke(mm)

250

刀架形式

Type of tool carrier

电动立式四工位刀架（Vertical 4 position electrical tool post）

滚珠丝杠直径*螺距（mm）

Ball screw dia*thread pitch(mm)

X:32*05  Z:50*10

刀架最大行程X/Z(mm)

Maximum travel of tool slide X/Z(mm)

500/1200,1650,3100

机床外形尺寸（(L×W×H）mm

L*W*H(mm)

3200(3700)（5200）*1820*1780

机床重量Kg

weight(kg)

3800/4100/5400
