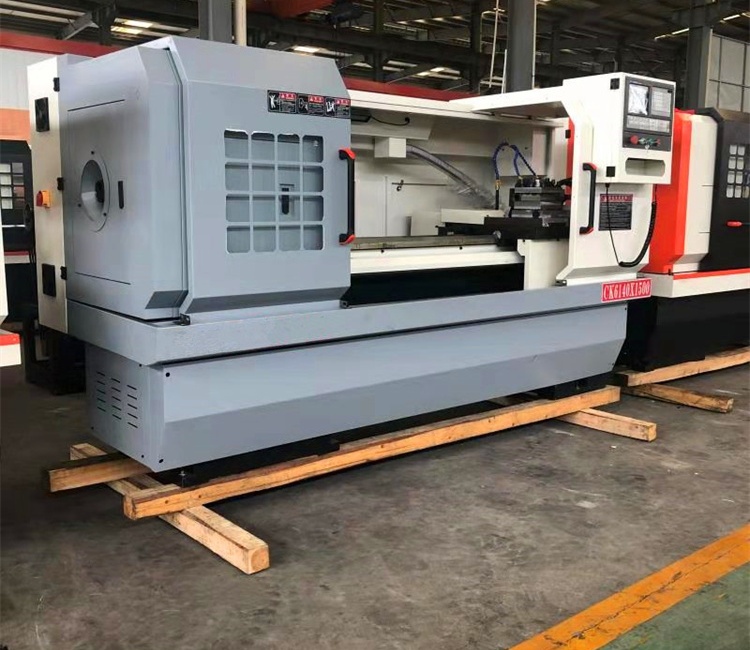

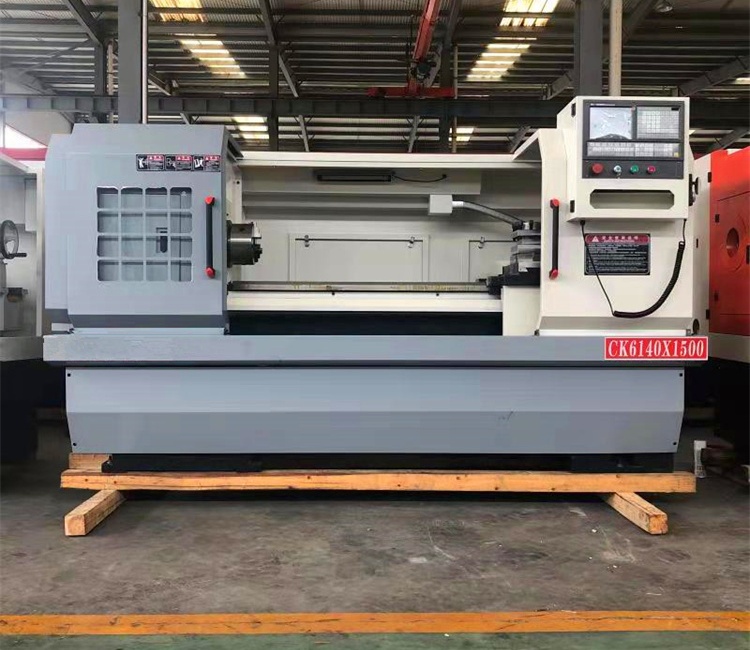

1.1本系列机床是广速数控机床有限公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能、具有优良的精度保持性。
1.2床头箱优化设计，采用高、低两档齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
1.3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬，、加工精度保持性好。
1.4数控系统采用广数980TC3系统，采用国产名优滚珠丝杠及丝杆轴承。
1.5 各润滑点采用强制自动润滑装置进行定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
1.6导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
|
床身上最大回转直径 |
400 mm |
|
刀架上最大回转直径 |
200mm |
|
两d尖间最大工件长度 |
1000mm |
|
主轴通孔直径 |
52 mm |
|
主轴转速范围（无极） |
50-2200r/min |
|
主轴端部型号 |
ISO (GB)A2-6 |
|
主轴前锥孔 |
莫氏5号 |
|
主轴电机功率 |
5.5kw |
|
主轴电机形式 |
变频 |
|
数控刀架 |
立式四工位刀架 |
|
刀柄尺寸 |
20×20mm |
|
刀架重复定位精度 |
±3.2″ |
|
X轴行程 |
220mm |
|
Z轴行程 |
1000mm |
|
快移速度 |
X：6000 mm/min Z：8000 mm/min |
|
进给速度范围 |
X：1～2000 mm/min Z：1～2000 mm/min |
|
最小设定单位 |
0.001 mm |
|
尾座套筒直径 |
60 mm |
|
尾座套筒行程 |
140 mm |
|
尾座套筒锥孔锥度 |
莫氏4号 |
|
冷却电机功率 |
125W |
|
冷却水泵扬程 |
5m |
|
冷却水泵流量 |
25 L/min |
|
电源 |
380V±10%，50Hz±1%，三相交流电 |
|
机床外形尺寸（长×宽×高） |
2400mm×1380mm×1640mm |
|
机床净重 |
1600kg |
