项目 |
技术参数 |
单位 |
CK6163E |
|
加工范围 |
床身最大回转直径 |
mm |
630 |
|
刀架上最大工件回转直径 |
mm |
350 |
|
|
最大工件长度 |
mm |
1000-12000 |
|
|
床身导轨宽度 |
mm |
550 |
|
|
主轴 |
主轴端部代号 |
|
C11(D11) |
|
主轴孔直径 |
mm |
105 |
|
|
主轴孔前端锥度 |
mm |
公制120:120 |
|
|
主轴转速范围 |
r/min |
10-700 |
|
|
主轴转速级数 |
|
四档机械变速 变频无极调速 |
|
|
进给系统 |
纵横向进给量种数范围 |
mm/r |
56,0.1-12 |
|
丝杠螺距 |
|
12 |
|
|
公制螺纹种数范围 |
mm |
44,1-120mm |
|
|
英制螺纹种数范围 |
mm |
26,14-1TPI |
|
|
模数螺纹种数范围 |
mm |
45,M0.5-M60 |
|
|
径节螺纹种数范围 |
mm |
24 28-1 |
|
|
溜板快移速度 |
mm/min |
4000 |
|
|
刀架 |
大刀架最大横向行程 |
mm |
420 |
|
上刀架最大行程 |
mm |
200 |
|
|
刀杆截面 |
mm |
32*32 |
|
|
尾座 |
尾座套筒直径 |
mm |
100 |
|
尾座套筒行程 |
mm |
250 |
|
|
尾座套筒锥孔 |
Morse |
莫氏6 |
|
|
主电机功率 |
KW |
11 |
|
|
机床外形 |
机床外观尺寸（长*宽*高 |
mm |
4000*1320*1500 |
|
重量 |
机床净重 |
kg |
4050(1500MM) |

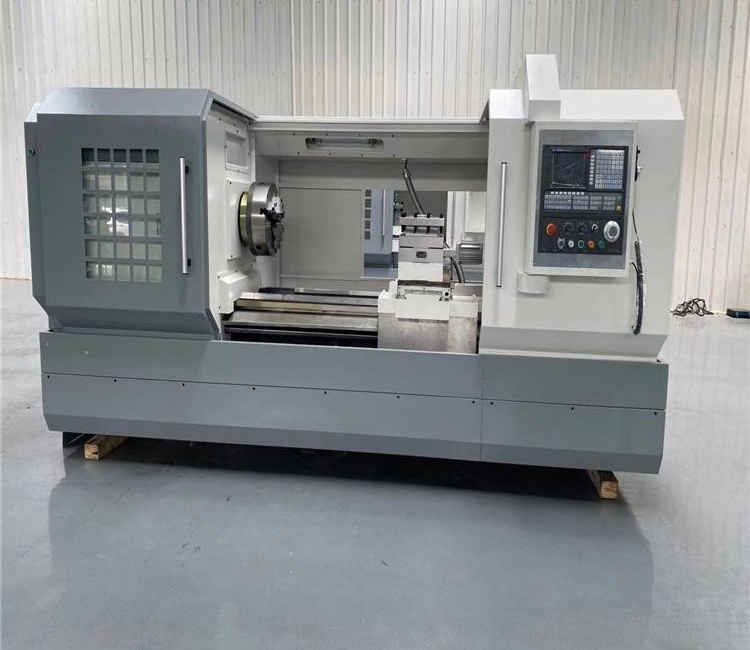

◆本机床可承担各种车削工件，它能够车削各种零件的外圆.内孔.端面及公制螺纹，英制螺纹，模数螺纹和
径节螺纹等成形表面；此外，还可以满足钻孔，逢孔，套料等工艺要求，同时也适用于硬质刀具进行强力车
削，加工各种黑色金属和有色金属。本机床具有功率大，转速高.噪音小.刚性强.精度高和精度保持性好的内
在特点，又具有造型美观大方.布局紧凑合理等外部特点，还具有手柄集中.标牌形象直观.操作灵活方便.安全
可靠，
宜人性好等优点。另外，本机床才用了名牌厂家生产的交流变频调速装置，实现四档无极调速，
在原有普通车床的基础上提高了工作精度，工作稳定可靠。本机床由交流变频调速电机拖动主轴，经过滑移
齿轮实现了Ⅰ，Ⅱ，Ⅲ，Ⅳ四档齿轮变速变频无极调速，具有良好的扭矩特性和功率特性，溜板具有快速移
动的功能操作方便灵活。
◆该机床适用于加工中小型轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，广泛
应用于水暖器材、仪表、汽车、轴承等行业。
