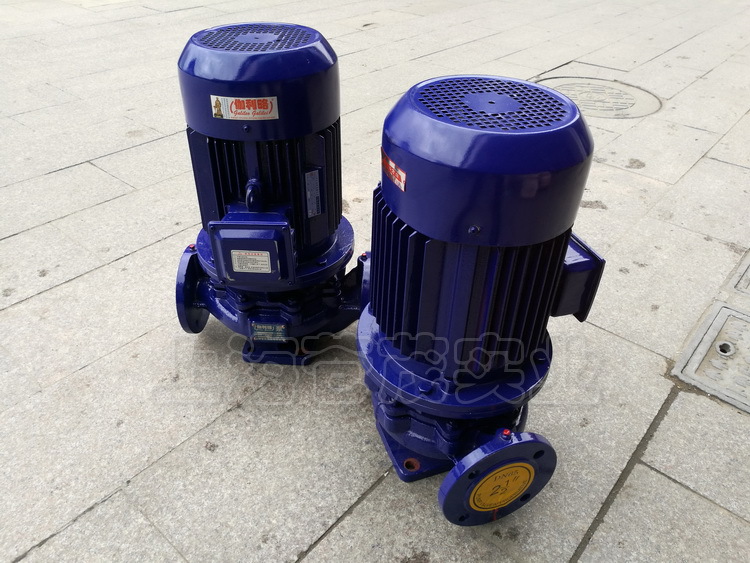

【ISG型立式离心式管道泵】产品简介:
ISG型立式单级离心式管道泵,采用IS型单级单吸离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合****机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。流量范围1.5~1200m3/h,扬程范围8~150m,分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同,设计制造成同性能参数的IRG型热水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列产品。
【ISG型立式离心式管道泵】型号意义:
【ISG型立式离心式管道泵】工作条件:
1、 吸入压力≤1.0Mpa,或泵系统**工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。2、 环境温度<40℃,相对湿度<95%。3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。
【ISG型立式离心式管道泵】产品用途:

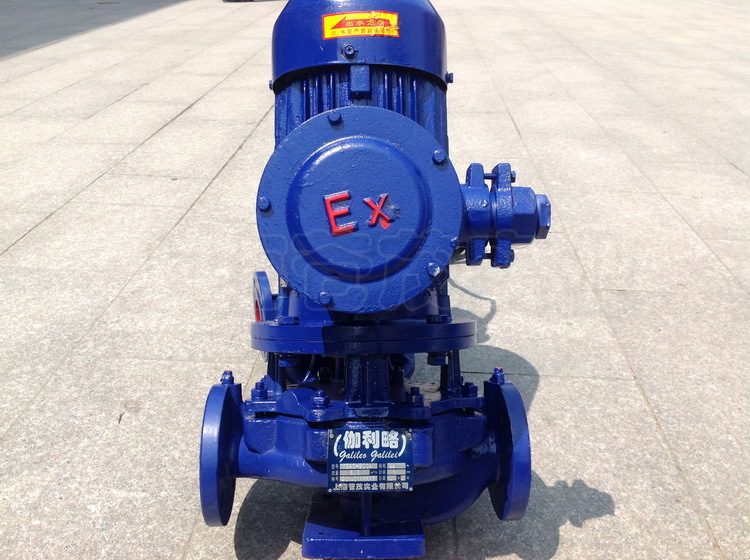

1. ISG立式离心式管道泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。 2. IRG型立式热水管道泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。 3. GRG型立式高温管道泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。 4. IHG型立式不锈钢离心式管道泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。 5. YG型管道油泵,供输送汽油、油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。 6. IHGB型立式不锈钢防爆型化工管道泵,适用于输送易燃性化工液体。 7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低转速管道泵,适用于环境噪声要求很低的场合及空调循环等。
【ISG型立式离心式管道泵】产品特点:
l、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心合于泵脚中心,增强了泵的运行稳定性和寿命。2、安装方便。进出口径相同并在同一中心线上,可像阀门一样直接安装在管路任何部位。电机加上防雨罩可置于户外使用。泵设有安装底脚,以便泵的安装稳定:3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承,并设有不停机加油装置,泵叶轮具有极好的动静平衡,运行无振动,改善使用环境。4、无渗漏。轴封采用耐腐耐磨硬质合金机械密封,解决了离心泵填料严重渗漏问题,延长了使用寿命,确保了运行场地干净整洁:5、维修方便。勿需拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行检修维护。6、可根据现场使用条件,泵机可立式、卧式、多方式安装,依据流量扬程要求,采用并、串联方法,增加所需流量扬程。
【ISG型立式离心式管道泵】型谱图:
【ISG型立式离心式管道泵】故障与排除:
故障现象 |
可能产生的原因 |
排除方法 |
1、水泵不出水 |
a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。b、电机运行方向不对,电机缺相转速很慢。c、吸入管漏气。d、泵没灌满液体,泵腔内有空气。e、进口供水不足,吸程过高,底阀漏水。f、管路阻力过大,泵选型不当。 |
a、检查,去除阻塞物b、调整电机方向,坚固电机接线c、拧紧各密封面,排除空气d、打开泵上盖或打开排气阀排尽空气e、停机检查、调整(并网自来水管和带吸程使用易出现此现象f、减少管路弯道,重新选泵。 |
2、水泵流量不足 |
a、先按1.原因检查。b、管道、泵流产叶轮部分阻塞、水垢沉积、阀门开度不足c、电压偏低d、叶轮磨损 |
a、先按1.排除b、去除阻塞物重新调整阀门开度。c、稳压。d、更换叶轮。 |
3、功率过大 |
a、超过额定流量使用。b、吸程过高。c、泵轴承磨损。 |
a、调节流量关小出口阀门。b、降低c、更换叶轮 |
4、杂音振动 |
a、管路支撑不稳。b、液体混有气体。c、产生汽蚀。d、轴承损坏。e、电机超载发热运行。 |
a、稳固管路b、提高吸入压力、排气c、降低真空度d、更换轴承e、搞整按5。 |
5、电机发热 |
a、流量过大、超载运行。b、碰擦。c、电机轴承损坏。d、电压不足。 |
a、关小出口阀。b、检查排除。c、更换轴承。d、稳压。 |
6、水泵漏水 |
a、机械密封磨损。b、泵体有砂孔或破裂。c、密封面不平整。d、安装螺栓松懈。 |
a、更换。b、焊补或更换。c、修整。d、坚固。 |
声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,ISG型立式离心式管道泵性能参数、ISG型立式离心式管道泵使用场合、ISG型立式离心式管道泵材质要求、ISG型立式离心式管道泵结构、ISG型立式离心式管道泵安装尺寸以及ISG型立式离心式管道泵的价格等详情,请联系我们的营销部,电话:021-51029332、37515761,感谢您访问伽利略Galileo泵业网站【//www.camao.cn/】,我们一定会尽心尽力为您提供**的服务。
