一、产品特点:1.噪音低、耐腐蚀、压力高,自吸高度5m.2.介质温度可达60℃.3.允许干运转.4.内装压力开关以保护泵运转时不受损坏.5.内装溢流阀控制泵的正常运行.6.拆装方便.7.采用安全低电压,保证人身安全.
二、产品用途:1.适用于家用自来水增压、汽车冲洗、轮船上海水淡化.2.适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用.
三、安装指南:1.安装时,需拔出隔膜泵进出口的封盖.2.装有随泵附带的进出口接头,dp-130 dp-125 dp-100 dp-60型微型隔膜泵进出口采用zg3/8″外牙g29/64″弯管接头;dp-35隔膜泵进出口采用3/8″外牙软管接头.3.泵应按水平安装;如需垂直安装时,泵头应朝下.4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(dp-35型泵头内已装有过滤网,无需安装过滤器).5.泵的底座分尼龙底座,铁底座橡胶脚柱.
四、性能参数
型号
|
电压
(vdc)
|
大电流
(a)
|
大流量
lpm(l/min)
|
转速
(r/min)
|
高压力
psi(mpa)
|
吸程
(m)
|
调压开关
(mpa)
|
功率
(w)
|
dp-35
|
12
|
7
|
2.5(9.5)
|
1200
|
35(0.24)
|
5
|
35(0.24)
|
40
|
24
|
4.8
|
3.2(12)
|
1300
|
35(0.24)
|
5
|
35(0.24)
|
40
|
|
dp-60
|
12
|
6.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
24
|
3.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
|
dp-60a
|
12
|
3.5
|
0.8(3.0)
|
375
|
60(0.42)
|
5
|
-
|
20
|
dp-100
|
24
|
1.1
|
0.32(1.2)
|
375
|
100(0.68)
|
5
|
100(0.68)
|
10
|
dp-100(a)
|
24
|
1.1
|
0.32(1.2)
|
375
|
100(0.68)
|
5
|
100(0.68)
|
10
|
dp-130
|
24/12
|
1.2/2.2
|
0.45(1.7)
|
470
|
130(0.90)
|
5
|
/
|
15
|
dp-125
|
24
|
1
|
0.26(1.0)
|
375
|
125(0.86)
|
5
|
125(0.86)
|
10
|
注:1、如有用户需要24vac隔膜泵,可在订单中说明; 2、单位换算:gpm-加仑/分;l/min-升/分;psi-磅/平方英寸;1加仑(美国)=3.785升;1mpa=145psi 3、本公司备有各类型的变压器,若用户无系统变压设备,可增购适用变压器,以使隔膜泵正常运转。

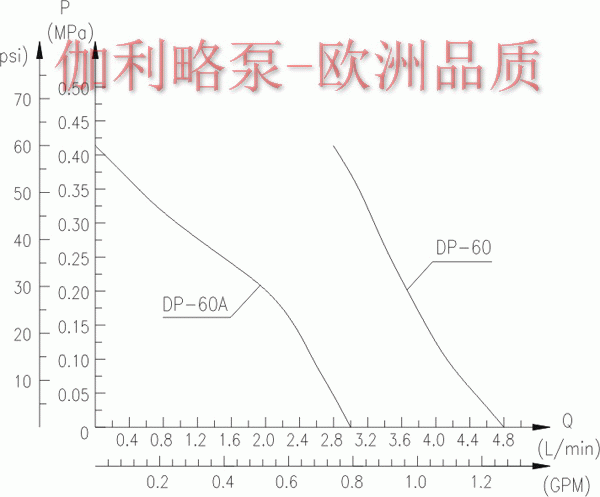

二、性能曲线图

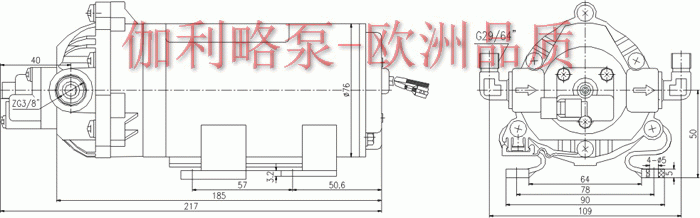

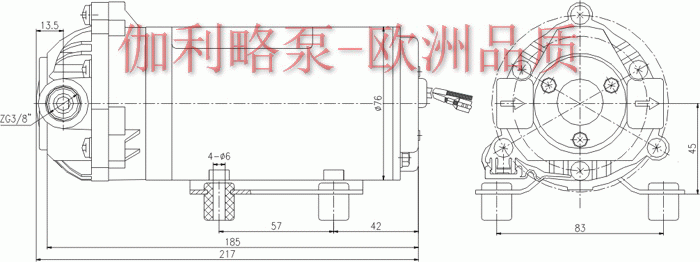

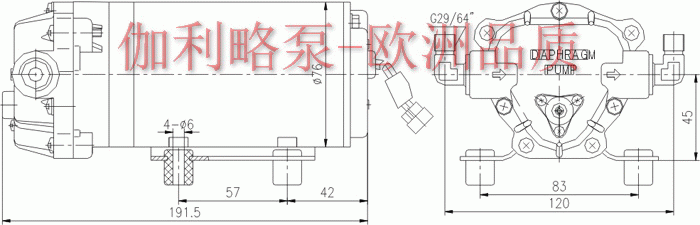

外形尺寸:

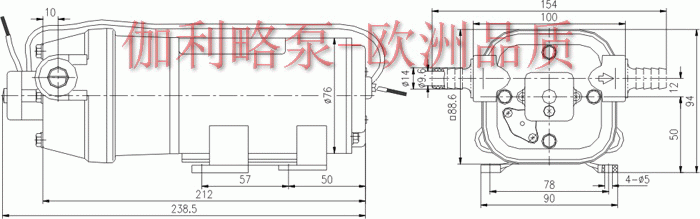

dp-35(尼龙底座)

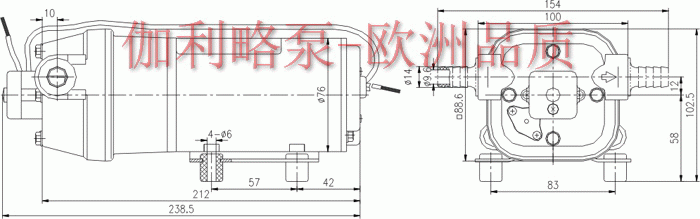

dp-35(铁底座、橡胶脚柱)

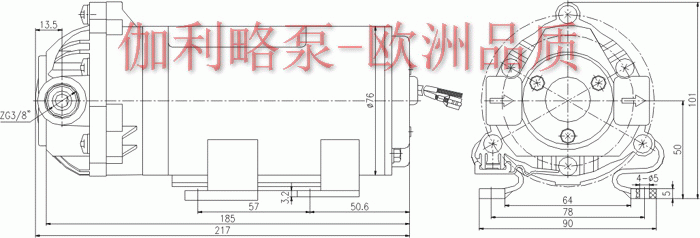

dp-100、dp-60(尼龙底座)

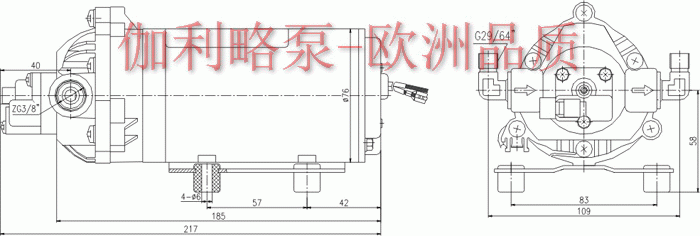

dp-100、dp-60(铁底座、橡胶脚柱)

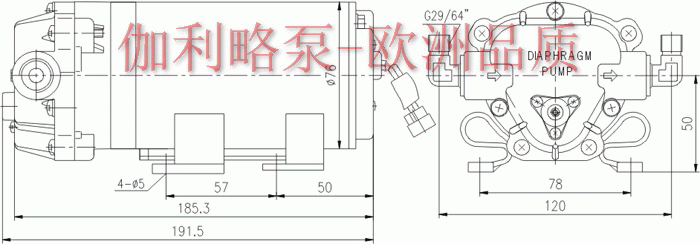

dp-100a、dp-60a(尼龙底座)
dp-100a、dp-60a(铁底座、橡胶脚柱)
dp-125(尼龙底座)
dp-125(铁底座、橡胶脚柱)
一、产品简介:DPS微型直流隔膜水泵综合了自吸泵与化工泵的优点,采用耐腐蚀的多种进口材料合成,具有自吸功能、热保护、运转平稳、可以长时间连续空转、可以长时间连续负载运转,体积小、电流小、压力大、噪音低、使用寿命长、设计精致、物美价廉等优点,具有耐油、耐热、耐酸、耐碱、耐腐蚀、耐化学品等性能。泵体与电机分离,泵体内无机械部件、无磨损。二、技术参数:
型号 | 功率 | 压力 | 流量 | 电压 |
DPS-60W | 60w | 0.5~0.8mpa | 5l/min | 12v/24v |
DPS-70W | 70w | 0.6~0.9mpa | 6l/min | 12v/24v |
DPS-80W | 80w | 0.7~ 1.0mpa | 8l/min | 12v/24v |
六、操作指南:
1、将泵与进、出水管连接好:必须确保进、出水管与泵的连接紧密,否则会造成压力低或漏水; 提示:泵盖上有箭头指示进出水方向,箭头方向为出水,反之为进水;
2、在进水端安装过滤器,要求过滤网密度好在80目以上(即1平方厘米80个小孔);
3、将微型隔膜泵与电源相连:所接电源的电参数必须符合电机的输入要求;
4、接通电源,电机泵开始运转;
5、出水5-10秒钟,排干泵和管路内的空气,等出水稳定后,暂时关闭电源,接上水枪(或类似工具);
6、打开电源即可正常工作。
七、注意事项:
1、勿使用温度超过70°的高温水或脏水(脏水中的泥沙会给泵造成不可恢复的损伤);
2、电机泵可以溅到少量的水(用完后需擦干),不可以直接对着电机泵喷水,严禁将电机泵泡在水中;
3、电机泵不能长时间放置在潮湿的地方;
4、请勿自行拆解本机器或调整压力设定螺钉(擅自调整压力设定螺钉,对泵来说可能是致命的);
5、严禁在不接过滤器的状态下使用本机器,过滤网密度好在80目以上(杂质会给泵造成损伤);
6、喷水孔的直径必须符合规定值,否则将损坏电机泵;
7、家用,勿用于商业用途(为避免过度发热而降低使用寿命,在条件允许的情况下建议间歇工作);
8、使用前请确认电源,电源参数需与电机泵输入参数相符合;
9、建议配套的电源线不得细于0.75平方(铜芯线),长度2.5米左右,不宜太长太细。如果确实需要加长的话,需在加长的同时加粗线径,否则会因电源线的压降过大,导致电机泵输出性能下降(越粗越好,越短越好,长度够用即可);
10、建议出水管内径不宜小于∮5.5,长度不宜超过10米(不可太长太细,否则影响压力流量和关枪效果。(越粗越好,越短越好,够用即可);
11、建议进水管内径不小于∮6,自吸取水时进水管长度不宜超过1.5米(越粗越好越短越好);
12、接自来水等有压水源时,可以适当加长进水管,进水压力不得大于0.1MPA(1公斤力);
13、冬季使用后需排尽泵和管路内的水,否则容易冻裂水泵(平时不用排干泵内的水,盖上进出水盖子);
14、采用220V市电供电时,电影适配器所接市电回路中必须装有漏电保护器;
15、电源线损坏时请由专业人员进行维修或更换;
16、用电瓶供电时,需谨防电瓶亏电;
17、长时间不用或中途暂停使用时请断开电机泵与电源之间的连接。
