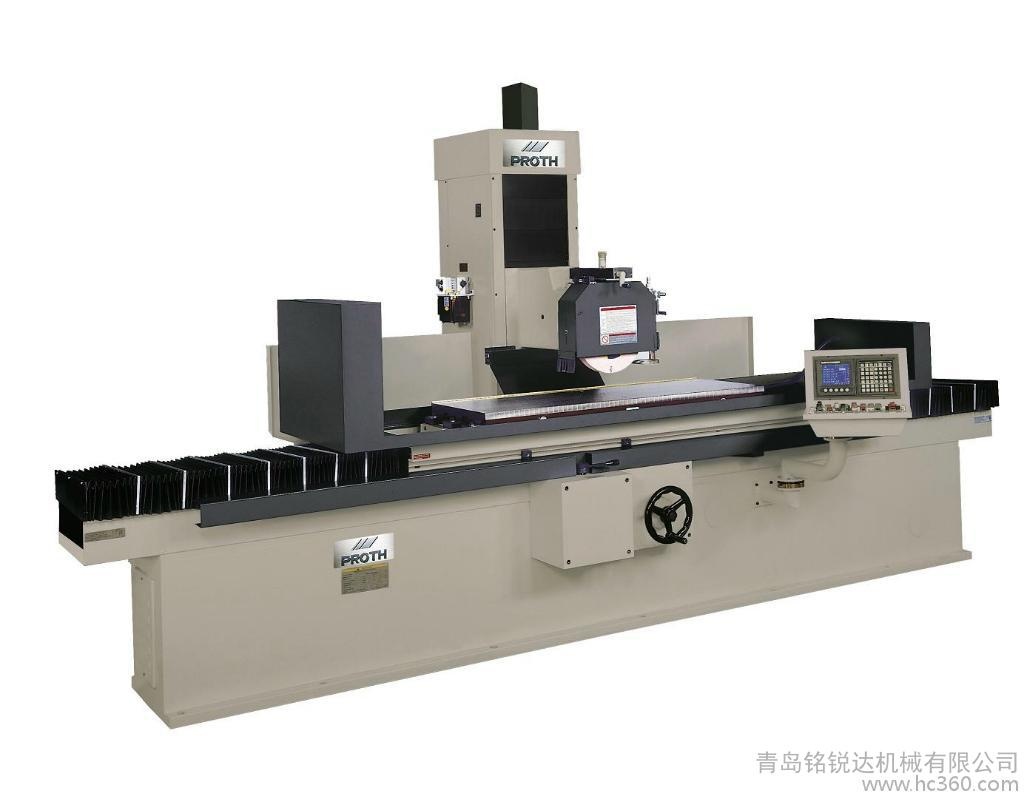

**台湾上一精密成型平面磨床 PSGC-50100AHR
PSGC中型立柱移动式系列磨床机台型号：PSGC-50100AHR、PSGC-50120AHR、PSGC-50150AHR、PSGC-60120AHR、PSGC-60150AHR、PSGC-60220AHR、PSGC-60250AHR(台湾原装机型)。磨床采用、前后左右双V滑道，配有蛇形装置。左右油压驱动，上下快速进给。主机座整体式设计、滑道长度与工作台等长、工作台面动态水平前后方向0.02mm/m、工作台面动态水平左右方向0.02mm/m、主轴与工作台上下侧面垂直度0.01mm/100m
|
类型： |
平面磨床 |
品牌： |
PROTH 台湾 上一 |
重量： |
6900（kg） |
|
主电机功率： |
7.5（kw） |
外形尺寸： |
3400*2200*2600（mm） |
加工精度： |
精密 |
|
砂轮转速： |
1500（rpm） |
最大磨削尺寸： |
560*1150（mm） |
控制形式： |
数控 |
|
适用范围： |
通用 |
适用行业： |
通用 |
布局形式： |
立式 |
|
安装形式： |
落地式 |
作用对象： |
五金 |
产品类型： |
全新 |
|
是否库存： |
是 |
型号： |
PSGC-50100AHR |
|
|
机床特点：
1、卓越特性-高精度-高稳定性-超长使用寿命-超低噪音特性
2、使用**的设计，而能达到**的研磨功能。
3、采用V3级马达，达到**的表面研磨效果。 4、机械运转中，主轴与油压系统温升很低，因此可得到高精度的研磨效果。
5、工作台高速运动而不产生回程震动，可以增加机械精度的寿命期。 6、整台机械非常平顺且安静，整机噪音值低于70db以下。7、特殊设计的液压系统带来了特别平稳的工作台运转。避免过度发热，减少工作台的反冲。
主要功能：8、液压系统与主机分离有以下特性:避免液压油产生的热量进入到机身从而引起膨胀和变形，导致工件研磨的精度。避免液压系统产生震动传到磨床底部，导致工件上产生摆动痕迹。 9、使用两个独立的液压缸来驱动工作台，产生了很稳定的工作台运动，避免了工作 台的摆动10、将硬币置放于左右快速运动的鞍座上，仍能屹立不倒。在研磨操作中'边缘平衡'证明了磨床的杰出平稳操作效果。主轴和液压系统的总体噪音水平极低，整机实行静音操作、平稳运行。11、工作台的液压传动系统提供了平稳、消震、无段进给的**工件研磨
产品优式：
机型成熟、设备先进、工艺精良、配件保障齐全、销售完善、机床加工精度高、稳定性强、使用寿命长。
一、所有主机压铸元件如底座、工作台、上机架等都经过二次退火来去除内应力**次退火在加工前进行以便于消除在铸造过程中产生的内部应力。第二次热处理在加工后和磨削前进行，因为这样可以消除在钳、铣、钻、镗操作中产生的应力。一体式设计使得底座坚如磐石可以经历长年累月的精密操作。滑道的长度和工作台等长，这样可以消除工作台的扭曲变形。过滤装置令液压油供应没有任何污垢和粗沙，由此提高油压原件的使用寿命。
二、滑轨都由一块铸铁精削表面和一块特殊设计的抗摩擦介面联接而成。这两块精密的平滑表面组合在一起可以**的降低摩擦系数和‘粘滑运动’，有利于润滑油的润滑和提高耐磨性能。三、纵向工作台和滑板表面滑道都有专家经过手工铲花**的接触效果能够保证极高的精度要求。PSGC、PSGO、PSGP系列型号在经**精整后再用人工做最终的精加工处理。
机台参数：（具体以实际技术规格书为准）
|
规格/型号 |
PSGC-50100AHR |
|
|
加工能力 |
最大行程（宽×长） |
560×1150mm |
|
工作台面至主轴中心距离 |
700mm |
|
|
研磨面积 |
500×1000mm |
|
|
左右进给 |
工作台左右速度（60HZ) |
1-25m/min |
|
前后进给 |
进给量（近似值） |
0.1-15mm/feed |
|
速度（近似值） |
2000mm/min(50HZ),2400mm/min(60HZ) |
|
|
手轮一转 |
5mm |
|
|
手轮一刻度 |
0.02mm |
|
|
上下进给 |
速度（近似值）（选择配备）50hz |
200mm/min |
|
手轮一转 |
0.25mm |
|
|
手轮一刻度 |
0.002mm |
|
|
砂轮 |
尺寸（外径×宽×内径） |
355×50×127mm |
|
转速 50/60HZ |
1500/1800r.p.m |
|
|
马达 |
主轴马力 |
7.5(11)kw/10(15)HP |
|
油箱马力 |
3.7kw/5HP |
|
|
重量 |
净重 |
5800kg |
|
毛重 |
6900kg |
|
|
装箱尺寸 |
长×宽×高（m) |
3.98×2.27×2.54 |
|
*本公司随时进行研究改进，因此将随时更改机械之设计规格尺寸及结构，本规格仅供参考。 |
||
|
*机械因选购配件不同，其外观与内页图片稍有差异。 |
||
|
*（）为特殊规格，其特殊规格可另议。 |
||
|
*展图含选择配件。 |
||
