**章：用户须知

1.1安全使用须知

1. 使用中不要远离机器，防止水分渗入，损坏机器

2. 避免研磨机遭受不适当的振动及不必要的撞击

3. 不要用湿手触摸操作按钮或开关

4. 应保证研磨机电源使用正确的电压及频率

5.应保证研磨机有充分的接地

6. 使用中不要触摸旋转的部件

7.拆装研磨底盘或其他部件时，应确保切断电源

1.2使用前的准备

1． 应仔细检查研磨机，确保研磨机的各部件齐全及状况正常

2． 准备清洁用的合成薄纸

3．  应有氯乙烷

4． 准备超声波清洗机1台，用以清洁工件及夹具。

1.3研磨液的安全使用

1． 如不小心将研磨液粘上皮肤或眼睛，应立刻用水彻底的冲洗。

2． 应将研磨液使用处置于通风良好的地方。

3． 如将研磨液粘上衣物，应用水清洗干净。

4．  使用完毕后，应将研磨液保存在0℃~50℃的环境下

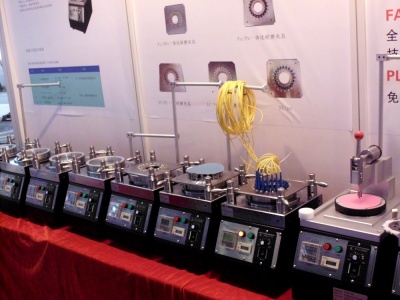

                   第二章：概述

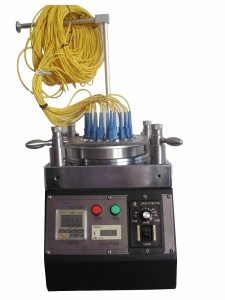

2.2设备各部件名称

1. 电源开关：控制机器电源的打开/关闭。

2. FUSE / 保险： 250V-1A. / 保险规格为250V-1A。

3. 研磨底盘：上面有研磨胶垫，研磨片放置在研磨胶垫上的部件。由电机带动研磨底盘，使研磨片研磨插芯端面，并使端面获得所需要的形状及粗糙度。

4. Fiber Pigtail Shelf / 尾纤支架：在研磨过程中，绕成环状的尾纤悬挂在支加上，可调整支架的高度，使机器在工作时尾纤不易碰到运动部件。

5.电源开关(红)及启动开关(绿)：按下红色按钮，打开或关闭设备设电源；按下绿色按钮，运转或停止转动。

6. 计时器：设定并显示研磨时间。

7. 加压手柄： 用以给研磨夹具加压，调节弹簧螺丝可以改变压力大小。

2.3  研磨操作程序

标准的研磨程序在下页的流程中给出, 流程图右边的数字的工序的解释将在相应章节中给出。

   研磨过程注意事项：

（1）去胶时**用手施加一个很小的力，有时水磨砂纸用的太久时，在推荐的时间内（30秒）难以去掉顶部的环氧胶，应更换砂纸，重新去胶。

（2）研磨时所需的研磨纸、研磨液以及研磨参数均在表2-1中列出，其详细的资料参数均在各研磨程序相关的章节中。

                    表2－1研磨程序及相关参数

研磨步骤	研磨胶纸	研磨液	使用压力	研磨时间	研磨纸寿命
去胶程序	碳化硅	无	大约1~2kg	30秒	3~5次
**道研磨	9um砂纸(绿色)	水	大约2kg	35秒	每10次时间增加5秒，可用30～40次（20芯）
第二道研磨	1um砂纸(灰色)	水	大约2 kg	35秒	每10次时间增加5秒，可用30～40次（20芯）
第三道研磨	0.05umADS(透明）	研磨液(P250)	大约2 kg	30秒	每10次时间增加5秒，可用30～40次（20芯）

备注：

（1）以上研磨胶纸均以MIPOX研磨纸为准，用户采用不同种类的研磨纸，使用寿命可能有所不同。

（2）研磨时施加一定的压力给装好插芯的研磨夹具，具体的压力请查阅4.3章 研磨压力/时间的调整。

（3）将插芯或连接头依次正确的装夹在夹具上具体见5.1章。当插芯或连接头没有正确的装夹在夹具上时，插芯或连接头将不能被正确的研磨加工。当插芯或连接头数量少于20个时，应当以一定的排列来装夹，否则，将不能正确研磨加工。

  第三章：研磨前的准备

在本章详细叙述了研磨前应做的准备工作。

3.1 研磨底盘的准备

1. 切断电源。

2. 在研磨底盘背面和与研磨底盘接触的部位涂上适量的润滑油。

3. 将研磨底盘背面的导销孔与转动轴上的小销轴相连接，并使研磨底盘背面同放置环面相接触。

注意： 应确定导销孔与小销轴配合正确无误。不要在无润滑油的情况下使用研磨底盘，以防止磨损过快。建议每30天涂抹一次润滑油。

3.2研磨片的放置

1. 用纸巾及氯乙烷将研磨底盘上的橡胶垫清理干净，确认其上无任何杂物及其他缺陷。

2. 将研磨片同研磨底盘对中放置，并用手从中间向两边使研磨片同橡胶垫贴紧，使其中不留有空气存在。

Tips / 注意：用四种研磨片，分别为9um, 3um, 1um, 0.05um（或其他规格的抛光用研磨纸）。

3.3 设置压力参数

在研磨机四个角位置上有四个加压手柄，其结构如下图。用内六方扳手调节压力调节螺丝的高度，使其顶部与平面A距离为5mm左右（用游标卡尺测量），对四个加压手柄做同样调节，压力调节完成。

Tips / 注意：设置压力调节螺丝顶部与平面A的距离大小，应根据研磨的工序及所需研磨的连接器的数量来确定。如果要研磨的插芯或连接头数量少于10个时，那么要用报废的或其它的未加工的插芯或连接头来加够10个。



第四章：研磨

下面仅以研磨φ2.5mm FC/PC连接头为例，对研磨工艺加以说明。

4.1 装夹连接头

　1.从研磨底盘上取下橡胶垫，将研磨夹具卡在四个加压手柄上。

  2.　将要加工的FC/PC连接头面向下依次放入槽孔中，并将连接头的螺母旋紧（放置连接头时，应根据连接头的数量来确定放置的方位,见下图）。

  3.  从加压手柄上取下研磨夹具，反过面看看插芯在每个孔的露出长度是否一致（一般为0.8mm左右），如果个别插芯露出长度偏短，应用手压一下，看看是否弹回后长度一致，如果还不一致，应旋下螺母，重新再装一次，直到所有插芯长度一致。

4.2 开启研磨机

1．接上电源，开启主机电源开关。

2.根据研磨材料及建议工艺设定研磨时间和压力。

3．启动研磨开关。

4.3去除粘结剂

a.用氯乙烷将橡胶垫清理干净，确认其上无脏污及其他杂物。

b. 在橡胶垫上放置一张新的30um 碳化硅研磨片。

c. 将研磨夹具放置在30um研磨片上，将光缆绕成环状，挂在尾纤支架上。调整尾纤支架的高度，使研磨夹具上的光纤下垂的长度适度。开启启动开关，机器运转。先不要加压，运转10秒之后，再将4个加压手柄依次压在研磨夹具上，再研磨20秒钟，机器停止。

d. 取下研磨夹具，用清洁纸将插芯顶端面擦拭干净，确认其端面无粘接剂存在。一张30um研磨片能使用3~5次。

4.4 粗磨**次研磨）及精磨1、2（第二、三次研磨）

a. 将粗磨用的研磨片（9um）放置在研磨底盘上，用清洁纸和水将研磨片擦拭干净，然后用挤液瓶在研磨片上挤下2ml左右的水。

b. 完成上述程序后，将装好连接头的研磨夹具放置在研磨底盘上，转动加压手柄，压紧研磨夹具。

c.将研磨机上的计时器设置在要求的时间。开始研磨后，计时器将按设定好的时间开始计时，当时间到时研磨机会自动停机，表示此次研磨已完成。

d. 按下研磨机上的启动开关，研磨机将会开始工作（注：在研磨过程中，如发现任何问题及故障，都可随时按下研磨机上的停止开关，研磨机将立即中断研磨）。

e. 当设定的研磨时间终了时，研磨机将会自动停止研磨。此时转动加压手柄，取出研磨夹具。注意不可让研磨片再接触插芯。

f. 将研磨夹具反过来，插芯端面朝上。用无尘擦拭纸蘸少许酒精将每个插芯端面擦拭干净。确认将其上的研磨沙粒及其他杂物清洗干净。

g. 检查插芯端面，确认已干净（不可将连接头从夹具中取下）。将插芯端面朝向两个平行的荧光灯，观察插芯端面的反向光是否平行。如不平行，应再进行一次粗磨。

h. 用木浆原纸和水清洗研磨片的表面。

i.  去掉粗磨研磨片，换上精磨1研磨片（3um），重复第b到第h道步骤进行精密研磨1工序。

j. 去掉精磨1研磨片，换上精磨2研磨片（1um），重复第b到第h道步骤进行精密研磨2工序。　

4.5 抛光研磨（第四道研磨工序）

a.  抛光研磨用的研磨片（0.05um）放置在研磨底盘上，用清洁纸和水将研磨片擦拭干净，然后用挤液瓶在研磨片上挤下2ml左右的研磨液。

b.  完成上述程序后，将装好连接头的研磨夹具放置在研磨底盘上，转动加压手柄，压紧夹具。

c.  研磨机上的计时器设置在要求的时间，当开始研磨后，计时器将按设定好的时间开始计时，当时间终了研磨机会自动停机，表示此次研磨已完成。

d.  按下研磨机上的启动开关，研磨机将会开始工作（注：在研磨过程中，如发现任何问题及故障，都可随按下研磨机上的停止开关，研磨机将立刻中断研磨）。

e.  当设定的研磨时间到后，研磨机将会自动停止研磨，此时转动加压手柄，取出研磨夹具。注意不可让研磨片再接触插芯。

f. 将研磨夹具反过来，插芯端面朝上，用无尘擦拭纸蘸少许酒精将每个插芯端面擦拭干净。确认将其上的研磨沙粒及其他杂物清洗干净。

g.  将连接头从夹具中取下，用水清洗插芯端面并用干净的纸巾将插芯擦干净。

h.   用清洁纸和氯乙烷清洗插芯端面，同时用水及纸巾清洗研磨片（不要在研磨片上留有一点研磨液，因为研磨液将会在研磨片上挥发变干，当再次使用时，会擦伤插芯。建议将研磨片放在水中，这样研磨液将不会变干）。

4.6 检查研磨状况

将研磨好的插芯在端面检查仪上检测。如有问题，应重新进行抛光研磨。

第五章：研磨机的维护与保养

为了使研磨机保持正常的工作状态，在每次使用完机器后，应进行以下的保养程序。

1. 每次研磨完成后，或者要停止研磨一段时间，都应将机器上所有的研磨片用水彻底清洗干净。否则，残留的研磨液将会变干、变硬。

2. 如较长时间不使用机器，应将研磨夹具浸在氯乙烷里用超声波清洗，然后涂上保护油保存在专用工具箱里。

3. 研磨片的使用寿命根据研磨片的种类不同而不同，而且不同的工序的使用寿命也有所不同，建议用户在选择的研磨胶片时，尽量采用MIPOX研磨片。

4. 应定期检查各传动部位润滑状况并及时添加润滑脂，我们建议采用美孚NLGIZ等级滑脂每月对系统进行润滑、防锈和防腐处理。

5.  应定期检查冷却风扇是否因为污垢堵塞而停转，并及时清理冷却风扇的污垢。

6. 观察研磨底盘下面的油脂，定期更换与补充新油脂。

7.  保护研磨底盘以及研磨底盘的支撑面，不要受异物的污染、撞击。

              机器尺寸：　             L 240(mm) × W 240(mm) × H 260(mm)

研磨底盘外径：   127 mm（5 inch）

研磨时间设定：          99 min 99 sec (Max) / 99分99 秒 (Max.)
研磨底盘转速： 90 rpm

 研磨底盘跳动：<10 um

 配重压力：      21 ~ 36 N/cm2

工作温度：          10 ~ 40 Celsius degrees / 10℃～40℃；

相对湿度：　         15%~85%

噪音：                          unloading Less 50 dB空载小于50dB

振动：　        Working Status / 工作状态　0.25g　5~100Hz　10min

Stopping Status / 停止状态　0.50g  5~100Hz  10min

电源：　 　               220～230 VAC　50Hz/60Hz

电源功率：              40 W

    机器净重：                 24 kg

7.4 储存条件

 环境温度介于：　     -40 ~ 80 Celsius degrees / -40℃～85℃

相对湿度：　　15%~85%

振动：　　　          1.0g 5~100Hz 45min
