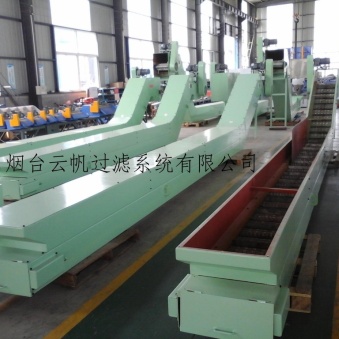

集中排屑线-链板排屑机也称数控机床排屑机(hinge type)，用于机床冷却分离，机床分离，排屑线，专机排屑，排屑过滤，清洗排屑，主要特点：

●链板排屑机按链条节距区别有31．75，50．8，63．5，101．6几种供选择

●链板排屑机是多用途的物料输送装置，其带提升形式特别适用于含有冷却液切屑的输送

●链板排屑机链板材质分不锈钢和**炭钢，表面为防止细碎切屑的粘附可加工成凸点

●具有特殊结构能更好适合于恶劣工况下切屑的输送如钢管行业车丝机产生的长条状大卷状切屑

●重载高速（运行速度10米/分）特别适合于钢铁行业碎边（料）的快

●链板排屑机按链条节距区别有31．75，50．8，63．5，101．6几种供选择

●链板排屑机是多用途的物料输送装置，其带提升形式特别适用于含有冷却液切屑的输送

●链板排屑机链板材质分不锈钢和**炭钢，表面为防止细碎切屑的粘附可加工成凸点

●具有特殊结构能更好适合于恶劣工况下切屑的输送如钢管行业车丝机产生的长条状大卷状切屑

●重载高速（运行速度10米/分）特别适合于钢铁行业碎边（料）的快速输送

 以下为集中处理铁屑方案举例：

我们是生产汽车轮毂单元，在二个零件芯轴和外圈精车过程中，使用切屑液湿式加工。芯轴和外圈的加工工艺为：精车端面、钻小孔、热处理、拉花键、精磨、超精磨、清洗、装配。精车使用切屑液湿式加工。切屑液拟采取通过地下管道集中过滤，再通过空中管道回到各个车床。

1.切屑液拟采取通过地下管道集中过滤，再通过空中管道回到各个车床。地下管道和3000*2000*2200各二个地下池子已经做好，脏液流量按40立方米/小时，每台车床铁屑由排屑机排出，切屑液排到地下管道循环过滤。

      烟台云帆过滤系统有限公司回复如下：切屑液大屑已由排屑机排出，这类切屑液的过滤处理，我们推荐采用转筒过滤机与排屑机组合。具体为这种形式过滤方式为不锈钢丝网转筒与刮板式排屑机组合。脏液流量按40立方米/小时，加上管路冲刷流量，总流量计为48立方米/小时，即800升每分钟。

这套组合可以放置在已做好的地下池子的上方，地下管道的出口下方位置，样式见附件图纸。转筒过滤机与排屑机组合的具体外形尺寸根据实际情况确定

      2.另外要做铁屑集中处理方案，就是各个车床铁屑由排屑机排到输送链上，通过卷匝成捆。

   回复如下：大的切屑的处理我们推荐采用叉杆式排屑机，具体为这套排屑机放置在地沟里，各个车床铁屑由排屑机排到这套排屑机里，样式见附件图纸。这套排屑机的具体长度及宽度根据铁屑的处理量及车间布局确定
