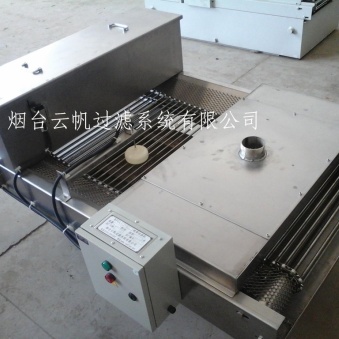

在缸体清洗,磷化酸洗过程中，考虑到清洗液的腐蚀性，一般使用全不锈钢材质重力式纸带过滤机

脱脂工位纸带过滤机技术协议

 经甲乙双方协商，对乙方（烟台云帆过滤系统有限公司）向甲方提供的磁辊纸带过滤机达成以下技术协议：

一、技术要求：

（1）       本设备的使用于涂装生产线的脱脂工位；乙方（烟台云帆过滤系统有限公司）要充分考虑涂装车间的环境以及脱脂液的易气泡等特性，并保证在此种工作环境下正常工作；

（2）       本磁辊纸带过滤机最大过滤流量：450升/分；机器整体材质：SUS304；

（3）       纸带过滤机带纸带防护及无纸报警装置；本地控制箱上有本地/远程模式选择旋钮，及相关启停按钮和状态故障指示灯等，可实现本地和远程启停的功能；设备预留硬接线联锁干接点（至少6个），前处理电泳电控系统将电源线和联锁信号线接入该设备相应端子上，可实现远程/本地启停和远程/本地故障报警等；

（4）       每台纸带过滤机包含（但不限于）如下部件：

a)       废纸回收桶，尺寸为1100mm×400mm×250mm，3mmSUS304；  流量调节装置；

b)       不锈钢清液箱,水箱尺寸：3200×1100×700mm,采用3mmSUS304不锈钢板制作, 液箱有DN40放水口（带球阀）。

c)       回流泵 ：450升/分，15米扬程，材质：SUS304, 回流泵液位自动控制系统（根据液位高中低自动控制水泵的启动运行）；不锈钢固体颗粒收集箱；

d)       不锈钢传动链上布置不锈钢网带以支撑过滤纸；

e)       吸附铁粉用磁性分离器一套，流量450L/min,驱动电机采用双蜗轮减速器，功率0.1KW,减速比1：200；

（5）       机组配备工业水补水口，同时配备浮球阀自动补水；机组所有对外部管路接口均采用10kg国标法兰连接；水泵进口配备防护网保护水泵，出口配备调节阀及柔性接头；

（6）       所有与槽液接触的部件均不含硅酮，同时由于设备安装于脱脂工位所有橡胶密封件均采用PTFE材料；所有未注明材质不锈钢材料均采用SUS304材料；

（7）       所有的轴承包括（主、被动轴承）均采用防水轴承，且保证设备在含水的情况下正常工作；电控柜内所有元器件均选用西门子或施耐德品牌；

（8）       设备均需有清晰的铭牌标识，规格型号及各种主要技术参数并以中文注明；

二、供货范围：

1、乙方负责该纸带过滤器的供货，具体包括：设计、制造、运输、安装以及调试工作；

2、乙方提供设备用不锈钢板等材料的材质证明书，尤其是SUS304材料。

三、设备验收及保质期：

1、预验收：设备制造完成后，由乙方负责将设备发至甲方安装现场。甲方根据合同清单对设备进行清点预验收，收到的所有设备均与技术要求保持一致，并且没有破损。

2、安装：根据合同，卖方完成所有生产设备的完整交货。

 = 1 \* GB3 ① 安装所有设备

 = 2 \* GB3 ② 所有的连接管线

 = 3 \* GB3 ③ 电工线路
