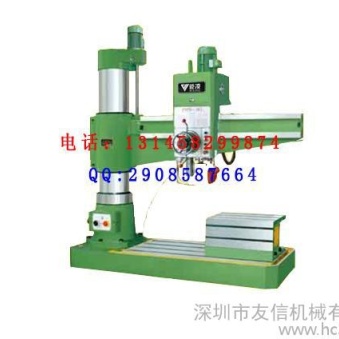

Z3050×16，大写字母Z是钻床的简称，30为摇臂、后面50为钻孔直径、×16为臂长，Z3050×16摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。

Z3050×16/I型摇臂钻床技术参数：

参数项目Z3050×16/I

　　钻孔最大直径mm50

　　主轴端面至工作台距离mm320-1220

　　主轴中心至立柱母线距离mm350-1600

　　主轴行程mm315

　　主轴锥孔（莫氏）5

　　主轴转速范围r.p.m25-2000

　　主轴转速级数16

　　主轴进给量范围r.p.m0.04-3.20

　　主轴进给量级数16

　　摇臂回转角度360°

　　主电机功率kw4

升降电机功率kw1.5

液压电机功率0.75KW

　　工作台尺寸mm500×630

　　机床重量kg3500

外形尺寸mm2500×1070×2840

操作说明

Z3050×16/I型摇臂钻床主要操作的功能手柄，按钮等全部集中在主轴箱面版上，操作机床非常方便。摇臂带动外柱回转±180度

 摇臂可沿外柱随意升降。主轴箱可沿摇臂导轨左右移动。本机床有三处采用“菱形块夹紧”机构，摇臂升降是由立柱顶部电机通过丝杠螺母副传动实现的。升降螺母上装有保险螺母确保摇臂不能突然落下，摇臂夹紧是由液压驱动菱形块实现的，夹紧后，菱形块自锁。

摇臂自动锁紧和松开

摇臂上升或下降时摇臂夹紧自动松开。摇臂上升或下降结束后，由装在夹紧油缸上面的电器开关控制，摇臂自动锁紧。摇臂与立柱之间的润滑由摇臂夹紧油泵自动提供润滑。

主轴箱及立柱夹紧

主轴箱与立柱夹紧均是液压驱动菱形块夹紧。两动作可同时进行也可分开进行，是由主轴箱面板上的选择按钮实现的。机床的控制采用PLC编程控制器，性能可靠稳定。

主轴箱变速

主轴箱变速采用液压系统控制，液压预选变速，操作方便，转速范围广，可满足各种零件加工需求。

先进工艺

主体铸件采用树脂砂工艺铸造，立柱采用国内先进的离心铸造。保证基础件的**优材。摇臂导轨采用中频淬火，使用进口设备磨削，保证高精度。齿轮采用特殊**钢材，经过渗碳淬火，用高精度磨齿机磨削加工，达到高硬度、高耐磨性、低噪音。
