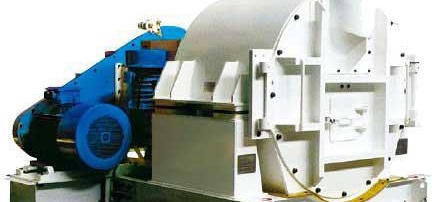

用途:GXWL系列卧式振动离心脱水机适用于0.5-75mm精煤、中煤的要求。工作原理:离心机配备锥形筛篮,筛篮围绕水平轴转动并同时沿水平方向快速振动。通过快速振动减少了物料之间以及物料与筛篮表面的磨擦,从而使物料处于一种流态化状态快速运动。当机器运行时,通过一个固定的进料筒,将物料送入筛篮内侧,物料受离心力的作用被甩至筛篮内表面并脱去水分,同时通过振动使物料沿筛篮内侧传送到筛篮的最前边缘进入卸料槽卸出。筛篮的振动是通过安装在方体上的两个振电机完成的。方体的内部结构使得方体的振幅相对筛篮、轴较大的振幅而言非常小。通过这种机构,使振动电机在高速运转时**地减少了事故的发生并大大延长了整机寿命,振幅的大小可通过调节振动电机的激振块来实现。

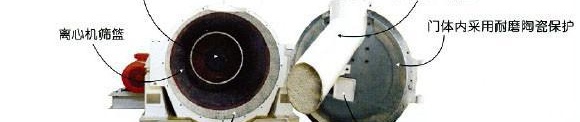

主要特点:1.工作原理简单,结构牢固可靠,故障率低;2.采用了目前国际上先进的双质体振动技术,巧妙地应用共振效应,将激振力通过橡胶弹簧间接地传到旋转地主轴上,使得设备振动平稳,噪音低;3.水仓体内面采用耐磨陶瓷料保护,使用寿命长;4.筛篮及配件更换和维修简单快捷;5.振幅可实现无级调整,适用于不同的煤种;6.运行成本低,节能,处理能力大,脱水效果好。主要技术参数:
型号
|
GXWL1100
|
GXWL1200
|
GXWL1300
|
GXWL1400
|
GXWL1500
|
最大处理能力(t/h)
|
120
|
150
|
220
|
250
|
300
|
筛篮直径(mm)
|
1100
|
1200
|
1300
|
1400
|
1500
|
筛篮角度(。)
|
13
|
13
|
13
|
15
|
15
|
筛缝(mm)
|
0.4//0.5
|
0.4//0.5
|
0.4//0.5
|
0.4//0.5
|
0.4//0.5
|
主电机
|
功率(KW)
|
30
|
37
|
37
|
45
|
55
|
转速(r/min)
|
980
|
980
|
980
|
980
|
980
|
振动电机
|
功率(KW)
|
4×2
|
4×2
|
4×2
|
4×2
|
4×2
|
转速(r/min)
|
1460
|
1460
|
1460
|
1460
|
1460
|
油泵电机
|
功率(KW)
|
0.55
|
0.75
|
0.75
|
0.75
|
0.75
|
转速(r/min)
|
1390
|
1390
|
1390
|
1390
|
1390
|
重量(kg)
|
6800
|
7400
|
8000
|
8600
|
9200
|
注:入料粒度:0.5-75mm,入料水分:16%-30%,产品水分:5%-9%(与入料量和粒度组成有关)
