在 Inventor 2022 中添加了一个功能强大的新工作流，称为“模型状态”。这个新的工作流程提供了一种方便的方式来管理设计、工程和制造的模型变化。因为设计变体存在于一个文件中，所以不需要担心在磁盘上生成和管理成员文件。

通过模型状态，您现在可以在一个文档中创建一个部件或组件的多个表示形式。

每个模型状态可以包含不同的：

• 每个模型状态可以包含不同的：

• 特征-计算或抑制

• 组件-计算或抑制(仅限装配部件)

• 约束-计算或抑制(仅限装配部件)

• iProperty 属性值

• 参数值

<零件>

<装配部件>

组件族的模型状态

iPart 和模型状态的区别在于，模型状态成员变体存储在组件文件本身中——不需要创建和管理其他成员文件。每个成员可以有自己的抑制状态(功能或部件)、参数值和 iProperties(包括部件编号)，并能够全局编辑设计(编辑工厂范围)或单个成员(编辑成员范围)。

iParts 不会消失，您现有的 iParts 在 Inventor 2022 中得到支持。您仍然可以在需要时使用 iParts。例如，在创建内容中心组件时仍然需要使用 iParts。如果您在 Vault 基础中管理您的文件，并且希望能够跟踪单个成员，那么 iParts 可能是最好的选择。

制造阶段的模型状态

模型状态为可视化组件在制造过程的不同阶段如何看待提供了一个伟大的工作流程。例如：铸造>加工>钻孔>完成。

在过去，我们可能使用派生的零件来显示制造阶段。这可能涉及到在磁盘上创建派生部分文件的字符串——这意味着文件管理开销。现在我们可以使用模型状态显示组件的每个模型状态，并且我们在磁盘上只有一个文件要管理——没有派生关系。

钣金件可以具有独特的折叠特征和代表切割和折叠过程各个阶段的平面图案的模型状态。

焊件装配模型状态可以包含独特的焊件准备、焊接和加工特征。

模型状态允许制造阶段易于复制和编辑。例如，对于 CNC 编程，你可能需要一个去掉了一些刀具路径不需要的功能的设计版本。简单地复制一个模型状态，抑制不需要的组件，然后开始编程!

模型状态——简化

■ 在使用模型进行模拟之前，您可能希望简化您的设计。

■ 在与合作伙伴分享之前，您可能想要简化您的设计，以保护您的 IP。

■ 在与 Revit 分享我们的设计作为 BIM 项目的一部分之前，我们经常想要简化我们的模型。

模型状态可用于用一个替代物替换组装模型——一个派生的部件文件，包含简化的几何图形，以前称为“包覆面提取”，或替代详细等级(LOD)。

一个替代模型可以很大的减少您的电脑负载。例如，您可能希望将生产机器的多个副本放置到工厂布局的模型中。您可以使用它的替代品来放置您的设计，这意味着您只需将 5 个组件加载到内存中，而不是将 10,000 个组件模型加载到顶级组件中 5 次(内存中有 50k 个组件!)。因为替换是派生的，所以它们保留了与主程序集的链接。更新主程序集时，替换程序集也将更新。

模型状态——BOM 数据

在装配文件中，模型状态可以通过模式化和抑制来控制 BOM 中组件的数量。这反映在装配 BOM 和零件清单中，而且每个模型状态都有独立的 BOM 数据。抑制的组件数目不会被记录在文件数量中，而完全被抑制的组件将作为一个行项目出现在 BOM/Parts 列表中，数量为 0 (Zero)。

模型状态——工程图和爆炸视图

模型状态可以被引用到工程图和爆炸视图中。同一工作表上的不同视图可以引用不同的模型状态。因为所有视图都引用相文件，所以开销减少了，对设计的更新也更简单、更快地执行。

模型状态——Vault

具有模型状态的组件可以以通常的方式存储在 Vault 中。

使用 Vault，你可以：

将一个模型状态文件从 Inventor Vault 外接程序检入到 Vault 客户端。

从 Vault 中打开并放置一个模型状态文件。

将项目分配给具有不同零件号的模型状态。

将项目属性映射到模型状态 iProperties。

当从 Vault 中打开或放置组件时，您可以选择显示哪个模型状态。

只下载向本地工作区打开指定模型状态所需的文件。被模型状态抑制的组件不会被下载。

每个模型状态可以有自己的零件号。模型状态数据在组件文件中捕获。多个组件可以在一个文件中表示。这可能会使包含在同一文件中的组件难以用 Windows 文件资源管理器甚至 Vault 来跟踪。在这种情况下，iParts 可能更适合您的工作流程。

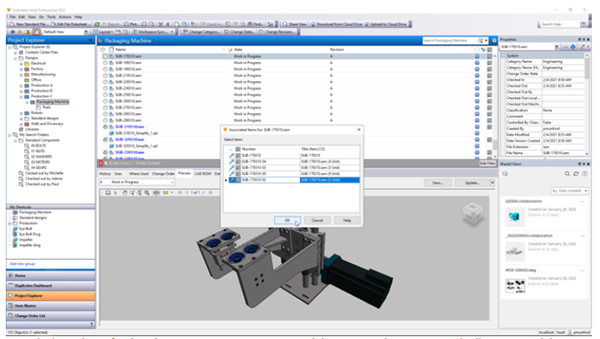

使用 Vault professional，可以很容易地为每个模型状态创建项目，以帮助您跟踪每个成员，就像它是一个单独的组件一样。

模型状态——iLogic and API 支持

iLogic 和 Inventor API 支持模型状态。

要了解更多信息，请在 iLogic 编辑器中查看修改后的代码片段。

模型状态——文件移植

当您在 Inventor 2022 中打开以前版本的自定义详细级别(LOD)时，它们将被转换为模型状态。与迁移的 LOD 相关联的 BOM 将像以前一样显示，而不是像新的模型状态 BOM 那样显示。要将移植的 LOD 升级到模型状态，请基于当前的 LOD 创建一个新的模型状态。在当前的模型状态 BOM 中，被抑制的部件不会被计数。如果所有的部件都被抑制，BOM QTY 显示 0。
