图为：APIARM关节臂快速扫描逆向工程作业中

逆向工程

逆向工程（ReverseEngineering），是一种产品设计技术再现过程，即对一个标的产品进行逆向分析及研究，从而演绎并获得该产品的处理流程、组织结构、功能特性及技术规格等设计要素，用于教学研究、或再设计，制作出功能相近，但又不完全一样的产品。

发展与应用

伴随着计算机、软件技术、硬件技术的不断发展和进步，也使得逆向工程的实施变得更加精准高效。在追求生产质量与高效的今日，逆向工程已被广泛地应用到了各个行业中：包括新产品开发、产品改型设计、质量分析检测等领域，大幅缩短了产品设计开发周期、加快产品更新换代、有效降低了企业开发新品的成本与风险、提升了产品造型和系列化设计的效率、且成为了单件和小批量的零件制造中重要的环节和流程。

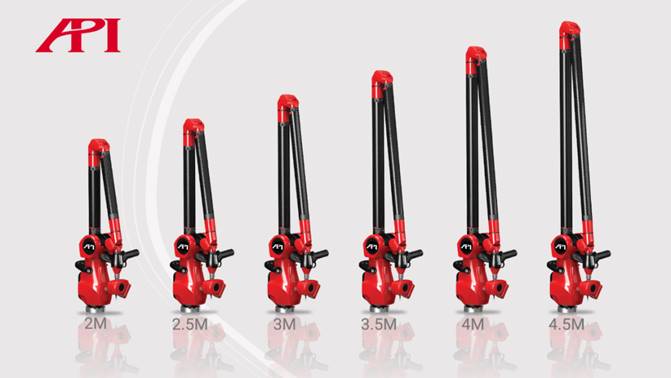

图为：APIARM系列关节臂（2m-4.5m多规格可选）

APIARM关节臂快速实现逆向工程作业

在众多的逆向工程硬件设备中，APIARM是脱颖而出的一款高精度、高效率、操作友好、易于使用的便携式数据采集设备。其兼顾了接触与非接触测量方式，是顶级的多功能便携式CMM测量系统。高精度的测量表现辅以符合人体工程学的灵活式设计，让APIARM关节臂成为了逆向工程数据采集的理想工具。

轻松四步完成逆向工程作业

使用APIARM关节臂，只需4步，即可精准完成工件（产品）的逆向工程作业：

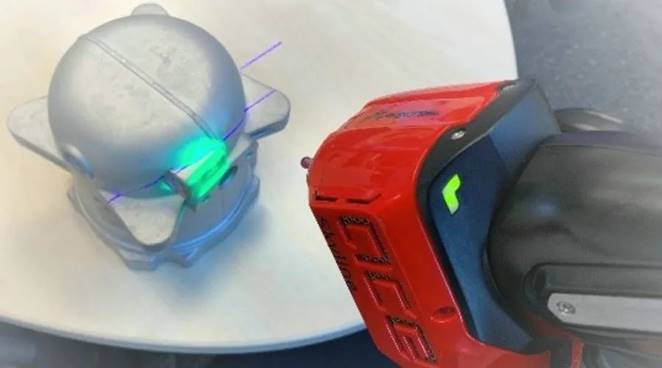

图为：ARM关节臂配合扫描测头进行铝合金铸件表面特征数字化采集

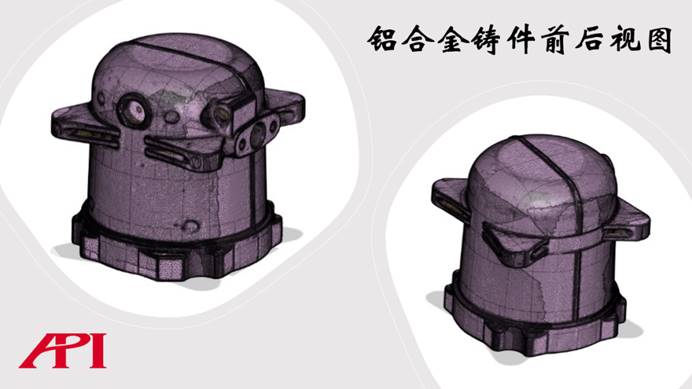

图为：标的铝合金铸件前后视图

1配合扫描测头完成工件表面特征的数字化采集

ARM关节臂配备有三种型号的扫描测头：EYES、WIDE、以及OPEN，可根据扫描工件的具体需求和尺寸的不同，选择不同型号的测头配合作业。±9μm的最佳扫描精度辅以超过600,000点/秒的最大扫描速度，兼顾了作业的精准与高效。

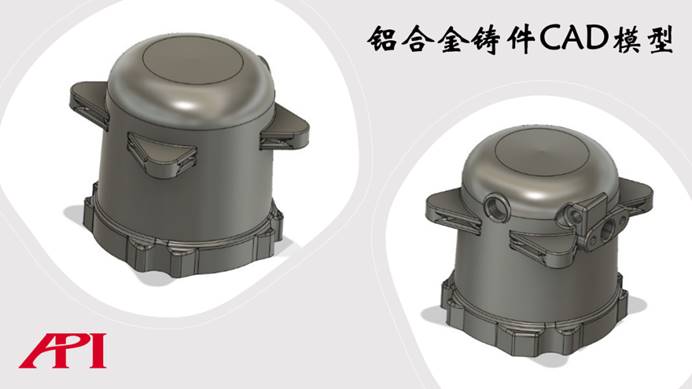

图为：创建的铝合金铸件CAD模型

2三维模型的生成

在使用ARM关节臂配合扫描测头获取工件特征高密度点云后，可配合计算机与专业软件将点云构建为3D模型。ARM关节臂可与市面上绝大多数测量软件完美兼容，并与其它测量设备如激光跟踪仪完美适配，最大程度地为您免去软件培训以及设备兼容问题带来的困扰。

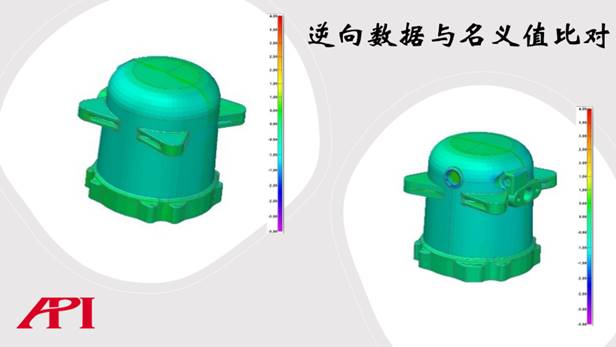

图为：逆向数据与名义值的比对色差图

3比对与验证

当一个新的3D数模创建完毕后，我们需要使用新创建的数模与名义数值相比对，验证采集的数据是否准确。通过比较完成数据的比对，证明其数据偏差量在可被允许的误差范围内，即完成了新创建数模的验证。此时，可以基于这个新的数模进行最后一步的物理模型验证。

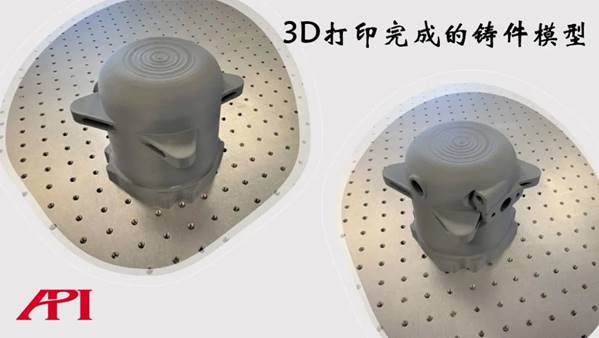

图为：3D打印完成的铸件模型

4创建物理模型

使用新的数模，通过3D打印机创建一个物理模型，以更全面、更直观地评估新创建数模的特性特征。顺利完成并通过最终的评估和测试，新的3D数模即被创建及验证通过，可基于其进行产品的再设计、再开发、以及再制造等。

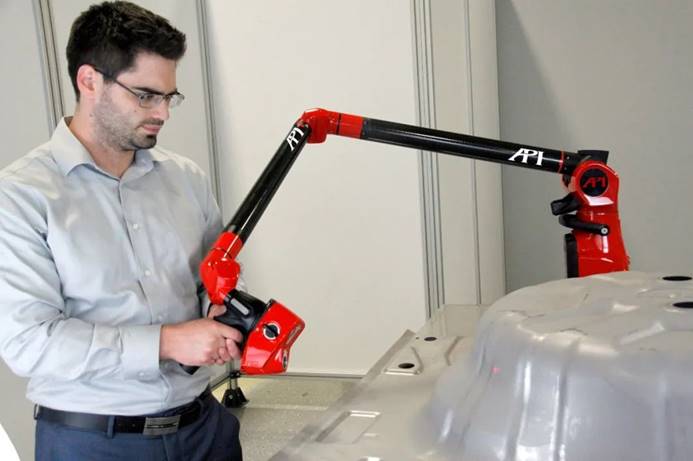

图为：APIARM关节臂扫描作业中

结论

使用APIARM关节臂进行工件（产品）的逆向工程作业，兼顾了精准与高效，可助使用者顺利完成逆向工程作业中的各个环节。
