PolyWorks | Inspector 实用技巧

当通过CNC CMM来探测工具球或球面，使用从名义获得测量点这一功能时，可能发生碰撞或撞击转向。这是因为其位置取决于球体顶部方向，默认情况下为+Z，而该位置可能不适合您的设置。您可以为球体定义一个不同的顶部方向来改进测量点位置。这样便能在球面上安全且正确地获得点。

从探测设备下拉列表中选择CNC CMM插件后，就可以更改球体顶部方向：

步骤：

方式A：从球的测量属性中

·在目录树中双击该对象，以显示其属性表。

·在测量选项卡中，设置CNC探测方法，然后单击应用按钮。

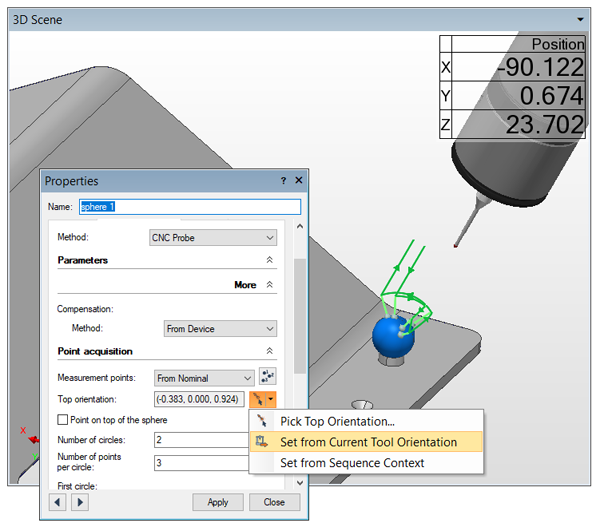

·在获取点部分：

a.单击顶部方向参数旁的菜单按钮。

b.从三种方法中选择，以定义新的顶部方向：

1.点选顶部方向：在球面上所需位置选择一个点，获得该位置的曲面法向。

2.从当前工具方向设置：使用当前工具方向来定义新的顶部方向。

3.从序列环境设置：使用用于探测序列中的球体的探测方向来定义新的顶部方向。

单击应用以保存更改，单击关闭以关闭对话框

方式B：在CNC探测特征前

右击目录树中的球特征，并在显示的快捷菜单上单击CNC探测测量值。弹出定义测量特征元素的对话框。

在获取点部分，单击顶部方向参数旁的菜单按钮。提供了上述两种创建方法：点选顶部方向和从当前工具方向设置。

方式C：从球体名义基本元素的属性表中

双击名义基本元素以打开其属性表。

从球体选项卡中，单击点选顶部方向按钮，在相应的球体上点选一个点，获得该位置的曲面法向。
