划重点！！！本期我们将创建一个使用 AutoCAD 块作为边框的打印，搞清楚，不是使用普通打印装饰要素哦。

若要成功执行此操作，您应该熟悉 AutoCAD 和 AutoCAD Map 3D 工具组合的以下方面以及企业行业模型 ：

• 什么是 AutoCAD 块和 AutoCAD 块参照，以及如何使用 AutoCAD 的块编辑器

• 如何使用显示管理器

• 如何使用项目 、行业模型 、要素类、要素和常规表格

• 如何创建显示模型以及设置储存库路径

• 如何创建和编辑企业行业模型打印，并使用打印库

•

执行本操作之前，以下各项应为真：

• 项目已创建

• 已输出了土地管理演示转储并将行业模型命名为 PLOT_ACADBLOCKS。已对该行业模型启用了打印扩展。

• 已为显示模型正确设置了储存库路径。

• 已将打印的默认显示模型复制到显示模型储存库路径的子目录，并调整了所有设置。

•

1. 在“维护”工作空间中，打开企业行业模型项目。

2. 生成图形并放大到相关区域。

3. 使用下列任意方法在行业模型管理器中显示打印管理器：

• 依次单击“输出”选项卡> “打印”面板 > “打印管理器”。

• 单击行业模型管理器中的打印管理器。

“打印管理器”窗格将打开以显示打印库。打印库包含打印样板以及任何已保存的打印。

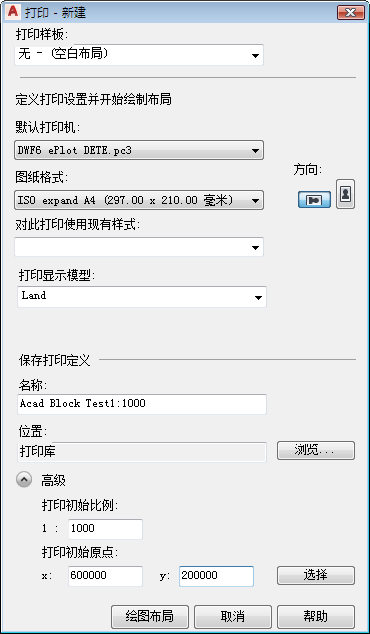

4. 创建新打印。

• 按如下所示使用这些设置。

• 单击“绘制布局”以打开打印进行编辑。

• 关闭所有打开的图形，除了包含新创建的打印的图形以外。

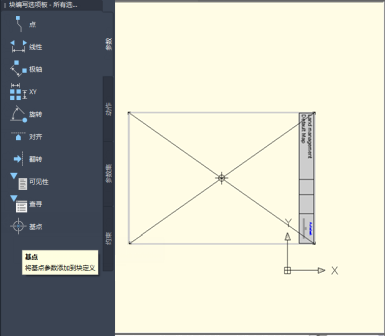

5. 在新创建的打印图形中，键入BEDIT 以打开 AutoCAD 块编辑器。

• 创建新的 AutoCAD 块，其尺寸为 297 个单位宽，210 个单位高（A4）。

• 将块的基点设置到其中心。

• 关闭块编辑器。

6. 设置图层 PLT_PLOT_DECORATION 的样式。

• 在“显示管理器”中，选择图层，然后单击“样式”。

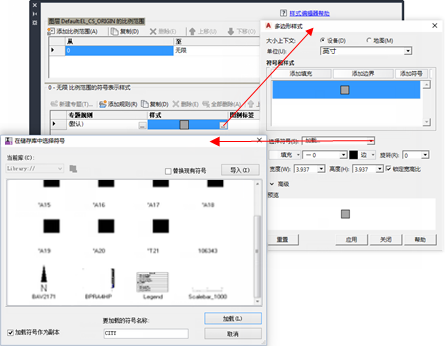

• 在“样式编辑器”中，在“点样式 0 - 无限比例范围”下，单击标记为“样式”的列中的浏览按钮。将参数设置如下：

• 符号：选择刚创建的块从当前图形。

• 大小上下文：地图空间

• 单位：米

• 宽度：297（A4，1:1000)

• 高度：297（此设置在设置宽度时自动设置）

• 填充颜色：保留原始颜色。

• 边颜色：保留原始颜色。

• 旋转：输入表达式 ORIENTATION * 0.9 + 90

7. 保存当前显示模型，并覆盖现有打印显示模型。这将创建一个名为 BlockDefinitions.dwg 的新图形，其中包含刚创建的块。

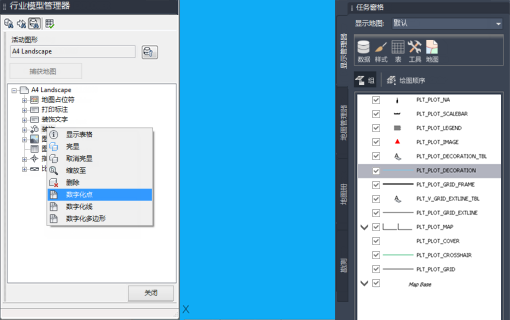

8. 数字化新打印点装饰要素，如下所示。

9. 打开该点要素的常规表格，将其位置设置到页面中心，如下所示。

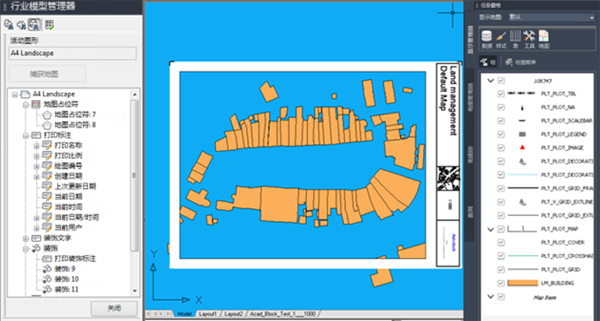

更新后，AutoCAD 块将在页面上居中。使用所创建的 AutoCAD 块设置点装饰要素的样式。此 AutoCAD 块的基点设置在其中心。由于点装饰要素位于页面中心，所以 AutoCAD 将正确定位。

10. （可选）创建（主）地图占位符，并将其设置为预定义的宽度和位置。

• 捕获此地图占位符的地图。

• 指定现有的显示模型。

• 应用旋转值（如果需要）。

11. （可选）通过为打印比例添加标签、添加地图概述和所需的任何其他元素来扩展打印。此处显示的打印比例为 1:1000。
